Hur förbättrar koppartråd tillförlitligheten i kraft- och kontrollkablar?

Abstrakt

Att välja rätt ledare är ett av de beslut som ser enkelt ut tills ett projekt börjar misslyckas i den verkliga världen: överhettning i en tät ledning, trasiga trådar vid en avslutning, instabila avläsningar i styrkretsar eller stillestånd orsakade av vibrationsutmattning.Koppartråd väljs ofta för att förhindra just dessa problem – genom att balansera konduktivitet, flexibilitet och mekanisk hållbarhet. I den här artikeln går jag igenom de vanligaste smärtpunkterna för köparen (spänningsfall, böjradie, avslutningskvalitet, korrosionsrisk, inspektionsstandarder och leverantörskonsistens) och visar hur man anger rätt trådkonstruktion, storlek och ytfinish för din applikation. Du hittar också praktiska checklistor, jämförelsetabeller och en tydlig FAQ-sektion så att du kan gå från "vi tycker att det här är bra" till "vi vet att det här kommer att hålla."

Innehållsförteckning

• Artikelöversikt
• Kundens smärtpoäng som detta löser
• Vad är koppartråd
• When Stranded Beats Solid
• Hur man specificerar det utan gissningar
• Jämförelsetabell
• Avslutnings- och installationstips
• Kvalitetskontroller som köpare bör begära
• Vanliga applikationer
• Att välja en konsekvent leverantör
• FAQ
• Slutsats

Artikelöversikt

• DefinieraKoppartrådoch de problem den är utformad för att förhindra
• Kartlägg verkliga köparens smärtpunkter till konduktörsval
• Förklara strandningskonstruktion, dimensionering och ytalternativ (bar vs konserverad)
• Ge en praktisk checklista för specifikationerna
• Visa en jämförelsetabell för att göra avvägningar uppenbara
• Täck uppsägning, inspektion och leverantörsverifiering
• Svara på de frågor som inköpsteam och ingenjörer ställer mest

Kundens smärtpoäng som detta löser

De flesta klagomål jag hör om konduktörer handlar egentligen inte om metallen – de handlar om vad konduktören misslyckades med att överleva. Här är frågornaKoppartrådär vanligtvis valt att minska:

• Sprickbildning eller brott vid avslutningar:upprepade böjningar, vibrationer eller täta dragningar kan trötta ut fasta ledare.
• Hot spots och överhettning:underdimensionerade ledare eller dåliga avslutningar skapar värme där du minst vill ha det.
• Spänningsfall och instabil prestanda:långa kabeldragningar eller hög strömbelastning straffar underspecificerad ledning.
• Korrosionsdrivna fel:fukt, salt luft och kemikalieexponering kan angripa ledare och anslutningar.
• Inkonsekventa partier från leverantörer:antal strängar, diametertolerans och yttillstånd kan variera om processkontrollen är svag.
• Långsam installation och omarbetning:Kablar som bekämpar dig under routing och avslutning kostar tid och arbete.

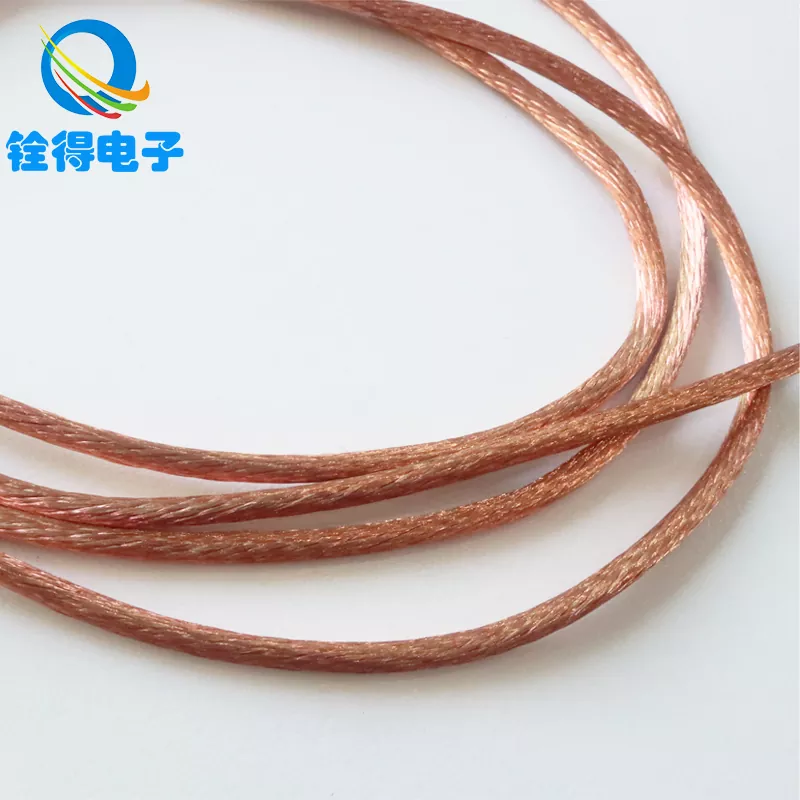

Vad är koppartråd

Koppartrådär en ledare gjord genom att vrida flera mindre koppartrådar (trådar) till en enda ledare med en specificerad tvärsnittsarea. Istället för ett styvt stycke metall får du en bunt som delar mekanisk spänning över många trådar. Den designen är viktig eftersom de flesta verkliga installationer involverar rörelse – vibrationer från motorer, böjning i selar, snäva böjar inuti kontrollpaneler eller upprepad öppning och stängning av skåpdörrar.

Den "strandade" delen är inte bara en komfortfunktion – det är en tillförlitlighetsfunktion. Fler trådar (och mindre individuella tråddiametrar) innebär vanligtvis bättre flexibilitet, vilket vanligtvis innebär mindre utmattning vid stresspunkter. Haken är att flexibilitet måste matchas med korrekta uppsägningsmetoder, annars kan du förlora förmånen just där du behöver den mest.

When Stranded Beats Solid

Om din installation är helt statisk, med generös böjradie och minimal vibration, kan solida ledare vara helt acceptabla. Men strandade ledare vinner ofta i någon av dessa situationer:

• Vibration:motorer, kompressorer, pumpar, fläktar, transportörer och mobil utrustning.
• Frekventa rörelser:dörröglor, robotarmar, dragkedjor, handhållna verktyg, bärbara generatorer.
• Komplex routing:täta paneler, kabelrännor med flera riktningsändringar, kompakta enheter.
• Högdensitetssele:där installatörer behöver snabbhet och förutsägbar hantering.
• Underhållscykler:alla miljöer där kablar störs under service.

Det praktiska sättet jag ramar in det på: om du kan föreställa dig att en kabel stöts, dras, böjs eller vibrerar till och med lite – väljKoppartrådoch gör sedan uppsägningarna korrekt.

Hur man specificerar det utan gissningar

Många inköpsorder misslyckas eftersom de anger "kopparstrande" utan att definiera de delar som driver prestanda. Här är en ren checklista som du kan lämna till ingenjörer, inköp eller din kabelmonteringspartner:

• Ledarstorlek:AWG eller mm², vald av strömbelastning, tillåtet spänningsfall och temperaturökning.
• Strandningskonstruktion:strängantal och individuell strängdiameter (flexibiliteten beror på detta).
• Ytfinish:ren koppar eller förtennad koppar (ofta valt för korrosionsbeständighet och lödbarhet).
• Glödgat skick:mjukare koppar förbättrar flexibiliteten; hårdare koppar kan motstå deformation men böjer sig mindre.
• Driftmiljö:luftfuktighet, salt, kemikalier, temperaturområde och förväntad vibrationsnivå.
• Uppsägningsmetod:krympning, lödning, hylsa, klack eller skruvklämma – var och en föredrar vissa strängstilar.
• Efterlevnadskrav:om din bransch kräver specifika standarder, skriv dem i PO.
• Förpackning och hantering:spolstorlek, klipplängdstolerans, märkning och batchspårbarhet.

En viktig verklighet för köparen: om du inte definierar strandkonstruktion kan du få en tråd som tekniskt matchar storleken men som beter sig väldigt annorlunda under installationen.

Jämförelsetabell

Använd denna tabell för att snabbt anpassa valet av ledare med risk, miljö och installationsbeteende:

Avslutnings- och installationstips

Många klagomål om "trådkvalitet" är faktiskt uppsägningsproblem i förklädnad. Trådade ledare kan överträffa solida ledare, men bara om du skyddar trådarna under avskalning och avslutning.

• Använd rätt stripper:undvik skärande strängar – hack blir sprickstartare vid vibrationer.
• Förhindra strängspridning:om du hamnar i en skruvklämma kan hylsor förbättra konsistensen dramatiskt.
• Krympa korrekt:matcha klackar till ledarens storlek och tvinningstyp; verifiera krimphöjd/form om möjligt.
• Respektera böjradie:snäva böjar nära avslutningar skapar upprepad stress; rutt med mjuka övergångar.
• Styr värme:överhettning påskyndar isoleringens åldrande och ökar motståndet vid anslutningar.
• Märk och spåra:speciellt för styrledningar - felledningar kan se ut som problem med elektriska "brus".

Om du bygger selar, fundera över var rörelsen sker och välj trådkonstruktion därefter. Poängen medKoppartrådär att överleva den mekaniska verkligheten, inte teoretiska ritningar.

Kvalitetskontroller som köpare bör begära

Om du någonsin har fått en batch som "ser bra ut" men beter sig annorlunda under monteringen, vet du redan varför konsistens är viktig. Här är praktiska kontroller som kan begäras och verifieras:

• Ledardiameter och tolerans:bekräftar att ledaren uppfyller storleksförväntningarna för plintar och isoleringssystem.
• Antal strängar och strängdiameter:skyddar din flexibilitet och antaganden om uppsägning.
• Ytans skick:ren, enhetlig yta minskar kontaktmotståndet och förbättrar lödningssäkerheten.
• Kontinuitets- och motståndsprovtagning:fångster processdrift tidigt.
• Batchspårbarhet:ger dig ansvar om ett problem dyker upp månader senare.

För många köpare är målet inte att övertesta – det är att förhindra omarbetning. Lite verifiering påKoppartrådkan spara dagar av felsökning senare.

Vanliga applikationer

Utbudet av applikationer är brett, men urvalslogiken är vanligtvis densamma: matcha nuvarande behov och mekanisk belastning. Typiska användningsfall inkluderar:

• Strömfördelning:ställverk, paneler, busslänkar (med rätt klackar), växelriktare, UPS-system.
• Motorer och transformatorer:lindningar och ledningar där vibrationer och värme är verkliga faktorer.
• Styr- och signalledningar:automationsskåp, PLC-ledningar, sensorer (särskilt där routing är tätt).
• Sele och kablar:apparater, medicinsk utrustning, belysning och hemelektronik.
• Utomhus eller fuktiga miljöer:utrustning som drar nytta av förtennade ledare och stabila avslutningar.

Att välja en konsekvent leverantör

Utöver specifikationerna är den största dolda risken leverantörsinkonsekvens: en tråd som uppfyller storleken på papper men varierar i strandning, yta eller glödgning från batch till batch kan tyst sabotera monteringsutbytet. Om du kvalificerar en leverantör förKoppartråd, be om bevis på stabila tillverkningskontroller, tydliga batchregister och repeterbara inspektionsrutiner.

Dongguan Quande Electronics Co., Ltd. levererar ledare av koppartråd som är designade för praktiska tillverkningsbehov – stabila tvinnade konstruktioner, kontrollerade ytbehandlingar och dokumentation som hjälper köpare att minska efterarbeten och påskynda godkännanden. När du köper för långsiktig produktion är den typen av konsistens lika viktig som priset.

• Begär provgodkännande:bekräfta strippnings-/avslutsbeteende i din egen process.
• Lås konstruktionen:definiera antal strängar/diameter så att ersättningar inte ändrar prestandan.
• Bekräfta förpackningen:korrekt spolning minskar veck och installationsskador.
• Kom överens om spårbarhet:se till att batch-ID:n är meningsfulla och behålls.

FAQ

F:ärKoppartrådalltid bättre än solid koppar?
A:Inte alltid. Om ledningarna är helt statiska och man vill ha maximal styvhet för vissa installationer kan solid fungera bra. Stranded väljs vanligtvis när flexibilitet, vibrationsmotstånd eller enklare routing spelar roll.

F:Betyder högre antal strängar automatiskt högre kvalitet?
A:Det innebär vanligtvis högre flexibilitet, vilket kan förbättra utmattningslivslängden i rörliga eller vibrerande applikationer. Men det måste paras ihop med korrekta termineringsmetoder (ofta hylsor eller korrekta krimpklackar) för att undvika strängsprickning och inkonsekvent kontakt.

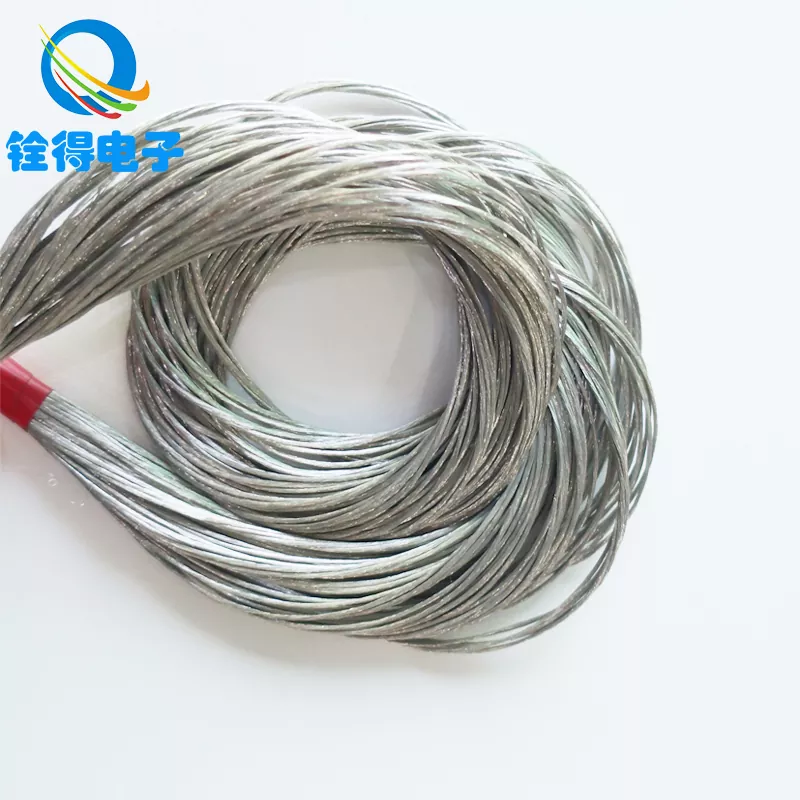

F:När ska jag välja förtennad koppar istället för bar koppar?
A:Välj förtennad koppar när korrosionsrisken är högre (fuktighet, marin luft, kemikalieexponering) eller när lödningsstabilitet är viktig. Bar koppar föredras ofta i kontrollerade inomhusmiljöer där kostnad och maximal ledningsförmåga är prioriterade.

F:Vad orsakar överhettning om trådstorleken verkar rätt?
A:De vanligaste bovarna är termineringsproblem (lösa skruvar, dålig krympning, strängskador) och routingproblem (buntade kablar som fångar värme). Trådstorleken hjälper, men anslutningar och installationsmetoder avgör ofta temperaturökningen i verkligheten.

F:Vad ska jag lägga på en inköpsorder för att undvika att få "fel" tvinnad tråd?
A:Specificera ledarens storlek (AWG eller mm²), strängkonstruktion (trådantal och tråddiameter), ytfinish (bar eller förtennad) och eventuella miljö- eller avslutningsbegränsningar. Om du bara skriver "kopparsträngad" riskerar du variation som ändrar monteringsbeteendet.

Slutsats

Pålitliga elektriska system misslyckas inte i kalkylblad – de misslyckas vid stresspunkter: snäva kurvor, vibrerande paneler, fuktiga höljen och förhastade avslutningar.Koppartrådär populär eftersom den är designad för dessa stresspunkter och kombinerar stark ledningsförmåga med mekanisk motståndskraft. Om du definierar strandkonstruktionen, väljer rätt ytfinish för miljön och avslutar den ordentligt, minskar du dramatiskt efterarbete och stilleståndstid.

Om du utvärderar alternativ eller vill ha hjälp med att matcha en strandad konstruktion till din applikation, kontaktaDongguan Quande Electronics Co., Ltd.och dela dina ström-, spännings-, routingbegränsningar och miljödetaljer – sedankontakta ossför att begära prover eller en skräddarsydd rekommendation för ditt nästa projekt.
