Varför är en jordledning nödvändig för säkra elsystem?

Abstrakt

A Jordtrådbehandlas ofta som en kryssruta - tills något går fel: ett maskinchassi pirrar, en brytare snurrar slumpmässigt, en sensor läser av skräp, eller en överspänning tar ut ett styrkort. Den här artikeln bryter ner vad en jordledning faktiskt gör, hur den skiljer sig från "neutral", varför bindning är viktig och vilka urvals- och installationsdetaljer som oftast skapar smärta hos kunden. Du får också en tydlig, fältvänlig checklista, en jämförelsetabell över vanliga typer av jordledningar och en vanliga frågor om felsökning för återkommande problem.

Innehållsförteckning

• Vad är en jordledning och vilket problem löser den?
• Jord vs neutral vs bindning: förvirringen som orsakar misslyckanden
• Kundernas smärtpunkter minskar en ordentlig jordledning
• Typer av jordtråd och var var och en passar
• Hur man väljer rätt jordledning för ditt projekt
• Installation bästa praxis som förhindrar omarbetning
• Vanliga misstag och snabba lösningar
• Inspektions- och underhållstips
• FAQ

Skissera

1. Definiera jordledningen i klartext och förklara "felströmsvägen."
2. Förtydliga mark, neutral och bindning för att eliminera typiska missuppfattningar.
3. Kartlägg verkliga smärtpunkter (chockrisk, EMI/buller, störande resor, utrustningsskador) till jordningskvalitet.
4. Jämför solida, tvinnade, flätade och konserverade alternativ med typiska applikationer.
5. Urvalschecklista: storlek, flexibilitet, miljö, uppsägningar och överväganden om efterlevnad.
6. Installationssteg och utförandedetaljer som avgör tillförlitligheten.
7. Felsökning: jordslingor, intermittent kontinuitet, korrosion och vibrationsfel.
8. Underhålls- och dokumentationspraxis för långsiktig säkerhet.

Vad är en jordledning och vilket problem löser den?

I dess kärna, aJordtrådär en dedikerad ledare som ansluter exponerade metalldelar (som utrustningsskåp, motorramar, kontrollpaneler, kabelrännor och ledning) till ett jordningssystem. Det viktigaste jobbet är inte att "få elektricitet att försvinna". Jobbet är att tillhandahålla enlåg impedans, förutsägbar vägför felström så att skyddsanordningar (säkringar, brytare, RCD/RCBO-skydd där sådana används) kan fungera snabbt.

Tänk på en jordledning som nödutgångsvägen för farlig ström. När isoleringen misslyckas eller en strömförande ledare vidrör ett metallchassi, felström vill flöda. Om felströmmen har en bra väg genom en korrekt installerad jordledning kan skyddsanordningen upptäcka det onormala tillståndet och koppla ur strömmen snabbt. Om vägen är dålig (lös anslutning, korrosion, underdimensionerad tråd, målad kontaktyta), kan ström "läcka" genom oavsiktliga vägar— inklusive dig, lager, signalsköldar eller känslig elektronik.

Jord vs neutral vs bindning: förvirringen som orsakar misslyckanden

Många projektfrågor kommer från att blanda ihop tre olika idéer:

• Neutralär en strömförande returledare i normal drift (i många AC-system). Det är inte samma sak som utrustningsjord.
• Mark (jordning)är en anslutning till jord-/jordelektroder och jordningsnätverket som används för säkerhet och referenspotential.
• Bindningär den avsiktliga anslutningen av metalldelar så att de delar samma elektriska potential och löser fel på ett tillförlitligt sätt.

Den praktiska takeaway: dinJordtrådär vanligtvis en del av limning för utrustningssäkerhet, och det måste vara kontinuerligt, mekaniskt tillförlitligt, och elektriskt lågt motstånd. Om noll och jord är sammankopplade på fel ställe (eller på flera ställen) kan du skapa cirkulerande strömmar, bullerproblem och oförutsägbar snubbling.

Kundernas smärtpunkter minskar en ordentlig jordledning

När kunder klagar på "slumpmässiga" elektriska problem är jordning ofta den tysta grundorsaken. Här är smärtpunkterna som en korrekt designad och installeratJordtrådhjälper till att minska:

• Chockrisk och säkerhetsincidenter:ett väl sammanfogat chassi håller sig nära jordpotential under felförhållanden.
• Besvärande snubbling:Dåliga anslutningar kan orsaka intermittenta felsignaturer, särskilt vid vibrationer eller fukt.
• EMI/brus i signaler:sensorer, PLC-ingångar och kommunikationslinjer kan bete sig oregelbundet när jordningsreferensen är instabil.
• Skador från överspänningar och övergående blixtnedslag:ett robust jordningsnätverk hjälper till att hantera transienta energivägar.
• Lager- och motorproblem:ströströmmar kan hitta vägar genom lagren när bindningen är svag eller inkonsekvent.
• Kostsam omarbetning:jordningsfel är sällan synliga förrän idrifttagning – då varje timme är dyr.

En bra jordledningsstrategi förvandlar "mystery downtime" till förutsägbar prestanda. Det är vad köparna i slutändan vill ha: färre återuppringningar, renare data och säkrare utrustning som klarar inspektion utan dramatik.

Typer av jordtråd och var var och en passar

Inte allaJordtrådär densamma. Det "bästa" valet beror på rörelse, vibration, miljö och avslutningsmetod.

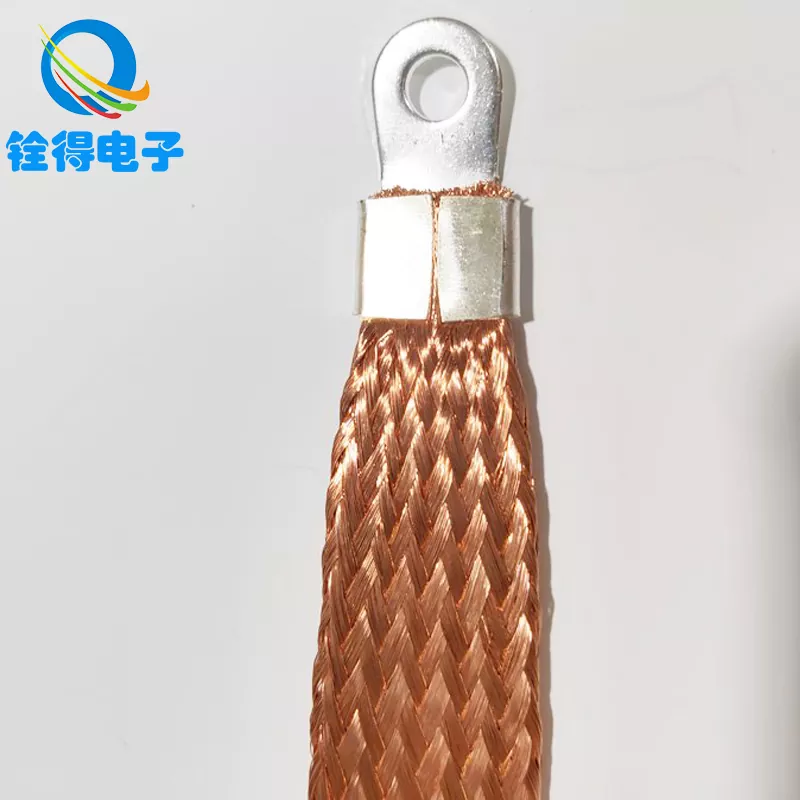

Om din ansökan inkluderar dörrar, avtagbara kåpor eller vibrationer (tänk på generatorer, EV-laddare, CNC-maskiner, hissar och metallskåp som öppnar/stänger dagligen), flätade alternativ kan dramatiskt minska trötthetsrelaterade misslyckanden.

Hur man väljer rätt jordledning för ditt projekt

Att välja enJordtrådhandlar mindre om "tjockare är alltid bättre" och mer om att uppfylla säkerhetskraven på ett tillförlitligt sätt under verkliga förhållanden på plats. Använd den här checklistan för att undvika de klassiska köparens ånger:

• Elektrisk kapacitet:Dimensionera ledaren enligt tillämplig kod/standard och uppströms skyddsanordning. Jordvägen måste säkert bära felström tillräckligt länge för att skyddet ska fungera.
• Mekanisk miljö:Om den rör sig, böjer sig eller vibrerar, prioritera flexibilitet (trådig eller flätad) och dragavlastning.

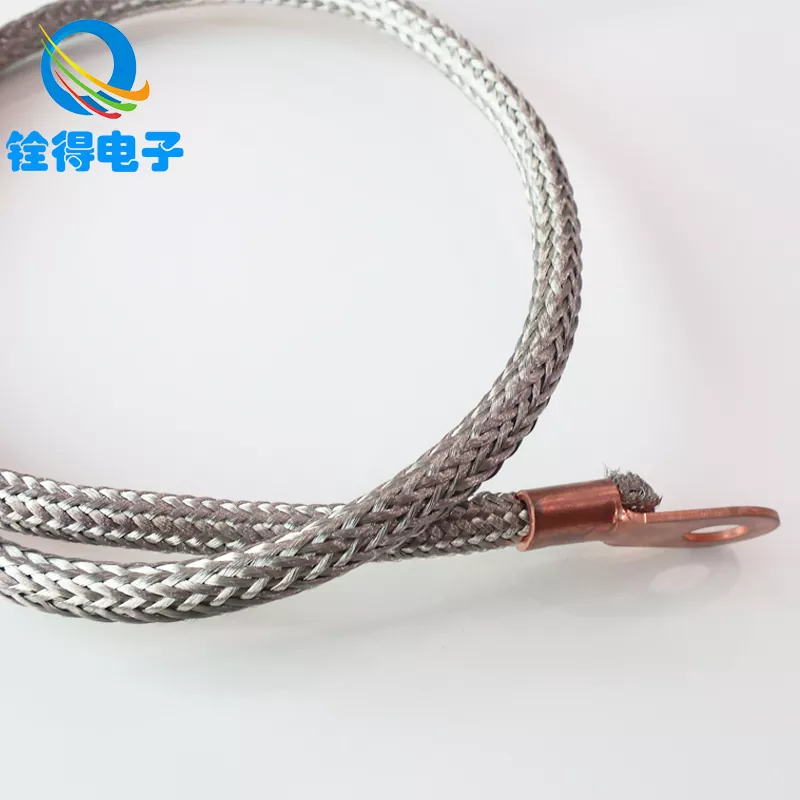

• Korrosionsexponering:Fuktighet, saltspray, kemikalier och utomhusinstallationer drar ofta nytta av förtennad koppar och skyddade avslutningar.
• Uppsägningsmetod:Matcha trådtyp till klackar, hylsor, crimpverktyg och vridmomentspecifikationer. En stor tråd går sönder om avslutningen är slarvig.
• Routingbegränsningar:Undvik vassa kanter och klämpunkter. Planera för serviceslingor där paneler öppnar.
• Konsekvens och dokumentation:Standardisera artikelnummer och installationsanteckningar över byggnader så att underhållsteamen inte gissar.

Det är här en specialiserad tillverkare kan hjälpa till.Dongguan Quande Electronics Co., Ltd. stöder jordledningslösningar som används inom industri och elektriska applikationer, inklusive flexibla flätade alternativ när rörelse och tillförlitlighet spelar roll. För köpare är vinsten att minska variationen: konsekvent konstruktion och förutsägbar hantering vid montering innebär färre överraskningar vid driftsättning.

Installation bästa praxis som förhindrar omarbetning

De flesta jordfel orsakas inte av själva ledaren - de orsakas av utförande. Här är ett fältbeprövat tillvägagångssätt som håller enJordtrådpålitlig i åratal:

En enkel vana som sparar huvudvärk: behandla jordpunkter som kritiska säkerhetskomponenter, inte "extra skruvar." Märk dem, inspektera dem och håll dem tillgängliga.

Vanliga misstag och snabba lösningar

Här är återkommande brottslingar som orsakar flest kundklagomål, plus de snabbaste korrigerande åtgärderna:

• Jordning på målad metall:remsa av färg vid klackområdet och använd lämplig bindningsutrustning.
• Underdimensionerad ledare "eftersom den inte leder ström":storlek för feltillstånd, inte normal drift.
• Använda solid tråd på rörliga dörrar:byt till tvinnad eller flätad jordtråd med dragavlastning.
• Lösa fästelement efter vibration:tillämpa korrekt vridmomentpraxis, låsbeslag där så är lämpligt och en ny vridmomentkontroll efter inbränning.
• Stökig färdväg nära skarpa kanter:lägg till kantskydd, genomföringar och klämmor; hålla markbanan fysiskt skyddad.
• Flera jord-/neutralbindningar där de inte borde vara:granska systemdiagrammet och korrigera bindningspunkterna enligt din standard och platsregler.

Inspektions- och underhållstips

A Jordtrådär bara så tillförlitlig som dess svagaste anslutning. Bygg in dessa kontroller i rutinunderhåll, särskilt vid högvibrationer eller utomhusinstallationer:

• Visuell inspektion:leta efter missfärgning, sliten fläta, korrosion runt klackar och lösa klämmor.
• Mekanisk kontroll:testa försiktigt för rörelse vid terminaler; allt som vickar är ett framtida misslyckande.
• Kontinuitetskontroller:verifiera lågt motstånd från chassi/dörr till jordstång under planerade avstängningar.
• Miljötätning:på fuktiga eller korrosiva platser, förbättra tätningen och överväg korrosionsbeständiga material och skyddsöverdrag.
• Dokumentation:registrera jordningstestresultat och eventuella ändringar – framtida felsökning blir dramatiskt snabbare.

FAQ

F: Kan jag använda vilken ledning som helst som en jordledning om den "ansluter till metall"?
A:Den måste vara lämplig för applikationen och dimensionerad rätt för felströmsvägar enligt din reglerande kod/standard. Dessutom är termineringsmetoden och förberedelsen av kontaktytan lika viktiga som själva ledaren.

F: Varför ser jag brus eller instabila sensoravläsningar även när jordkabeln är ansluten?
A:Vanliga orsaker är lösa bindningspunkter, dålig dragning nära högströmskablar, flera bindningspunkter som skapar cirkulerande strömmar eller en svag referenspunkt mellan paneler. Förbättra bindningsintegriteten, separera känsliga signalvägar från kraftvägar och granska var bindningar uppstår.

F: När bör jag överväga flätad jordtråd?
A:När det finns rörelse eller vibration – dörrar, gångjärnsförsedda kåpor, maskinskydd, flexibla leder eller någon annan plats där en solid ledare skulle tröttna ut med tiden. Flätade alternativ väljs ofta för att minska intermittenta kontinuitetsfel.

F: Betyder en tjockare jordledning alltid bättre skydd?
A:Inte automatiskt. Målet är en lågimpedans felväg som matchar skyddsanordningen och installationsreglerna. Överdimensionering kan skapa routing-/avslutningsproblem om klackar och hårdvara inte matchas. "Korrekt storlek + korrekt installerad" slår "mycket tjock + dåligt avslutad."

F: Varför löser min brytare eller RCD/RCBO under uppstart trots att inget är "fel"?
A:Starttransienter, läckströmmar från filter/VFD, fukt eller instabil bindning kan orsaka utlösningar. Verifiera jordningskontinuiteten, kontrollera isoleringens skick, bekräfta korrekt typ av skyddsanordning och granska jordnings-/bindningslayouten för oavsiktliga parallella vägar.

F: Vad är det snabbaste sättet att bekräfta att min jordkabelanslutning gör sitt jobb?
A:Utför ett kontinuitetstest mellan utrustningens chassi (och eventuella dörrar/skydd) och huvudjordstången, bekräfta sedan att anslutningarna är täta och bundna på ren metall. Dokumentera resultatet så att förändringar över tid är lätta att upptäcka.

Sista takeaway

A Jordtrådär inte bara en säkerhetsformalitet – det är en prestationskomponent. Det minskar risken för stötar, förbättrar systemstabiliteten, skyddar elektronik, och sparar tid under driftsättning genom att förhindra "spökfel" som slösar bort dagar. Om du behandlar jordning som ett designat system (inte en eftertanke), du får säkrare installationer och lugnare underhållsteam.

Om du anger jordningsledare för paneler, utrustningskapslingar eller flexibla anslutningspunkter,Dongguan Quande Electronics Co., Ltd.kan hjälpa dig att matcha ledarstilen till verkliga driftsförhållanden. Är du redo att minska omarbetningen och förbättra tillförlitligheten?Kontakta ossmed dina ansökningsuppgifter, och vi hjälper dig att välja en jordningslösning som passar din miljö, rörelsebehov och installationsarbetsflöde.
