Varför är flätat kopparrör det bästa valet för EMI-skärmning och kabelskydd?

Modern elektronik blir mindre, snabbare och mycket känsligare för brus. Det är bra - tills en perfekt "fungerande" kabel börjar orsaka slumpmässiga återställningar, instabila signaler eller misslyckade efterlevnadstester. Om du har att göra med elektromagnetiska störningar, statisk urladdning eller ledningar som hela tiden blir repade och klämda i täta enheter,Flätat kopparrörär en av de mest praktiska korrigeringarna du kan implementera utan att designa om hela ditt system.

Abstrakt

Den här artikeln förklarar vad enFlätat kopparrörgör, de vanliga problemen den löser (EMI, nötning, statisk uppbyggnad och mekanisk påfrestning), och hur man väljer rätt konstruktion för din miljö. Du hittar också en tydlig urvalschecklista, bästa metoder för installation och en jämförelsetabell som hjälper dig att matcha materialalternativ (bar koppar, konserverad koppar, silverpläterad koppar och rostfria varianter) till verkliga användningsfall – så att du kan undvika att betala för mycket, underspecificera eller installera det på ett sätt som tar bort fördelarna.

Innehållsförteckning

1. Smärtpunkterna flätade kopparröret löser sig
2. Vad är flätat kopparrör och hur det fungerar
3. Hur man väljer rätt flätat kopparrör
4. Jämförelsetabell för material och konstruktion
5. Best Practices för installation och jordning
6. Där det används ofta
7. Inköp och kvalitetskontroller som faktiskt betyder något
8. FAQ
9. Slutsats

Skissera

• Identifiera om ditt problem är EMI, statisk elektricitet, nötning eller tight-böj trötthet
• Förstå skärmningsprestanda och vad "täckning" egentligen betyder i praktiken
• Välj rätt materialfinish för din miljö (fuktighet, salt, värme)
• Storleken på den korrekt så att den passar utan att strypa kabeln eller lämna luckor
• Installera den med korrekta avslutningar så att skärmningen inte blir "dekorativ"
• Validera med enkla kontroller: kontinuitet, passform och jordningsintegritet

Smärtpunkterna flätade kopparröret löser sig

Folk börjar oftast leta efterFlätat kopparrörnär något "mystiskt" går fel - speciellt i sammansättningar med motorer, växelriktare, omkopplande strömförsörjning, reläer eller täta ledningsnät. Här är de vanligaste smärtpunkterna som den adresserar:

• Instabila signaler och EMI-huvudvärk:Bruskoppling kan orsaka datafel, sensordrift, ljudsurr eller intermittenta kommunikationsfel som är smärtsamma att felsöka.
• Underkända EMC- eller överensstämmelsetester:Du klarar funktionstester, men emissions- eller känslighetstester samarbetar inte – ofta på grund av skärmningsluckor eller svag jordning.
• Nötning och mekaniskt slitage:Kablar som dras genom metallkanter, rörliga enheter eller vibrationstunga system kan slitas genom isoleringen med tiden.
• Uppbyggnad av statisk elektricitet:I torra miljöer eller rörliga kabelhållare kan statisk elektricitet ackumuleras och laddas ur i känsliga komponenter.
• Snäv dragning och upprepad böjning:Vissa skyddshylsor är styva eller skrymmande. Ett flätat rör ger skydd samtidigt som det böjs och böjs med selen.

Nyckelidén: ett flätat rör är inte bara "en hylsa". Det är ett funktionellt lager som kan minska störningar, skydda ledningar och tillhandahålla en kontrollerad väg för oönskad elektrisk energi - när den specificeras och installeras på rätt sätt.

Vad är flätat kopparrör och hur det fungerar

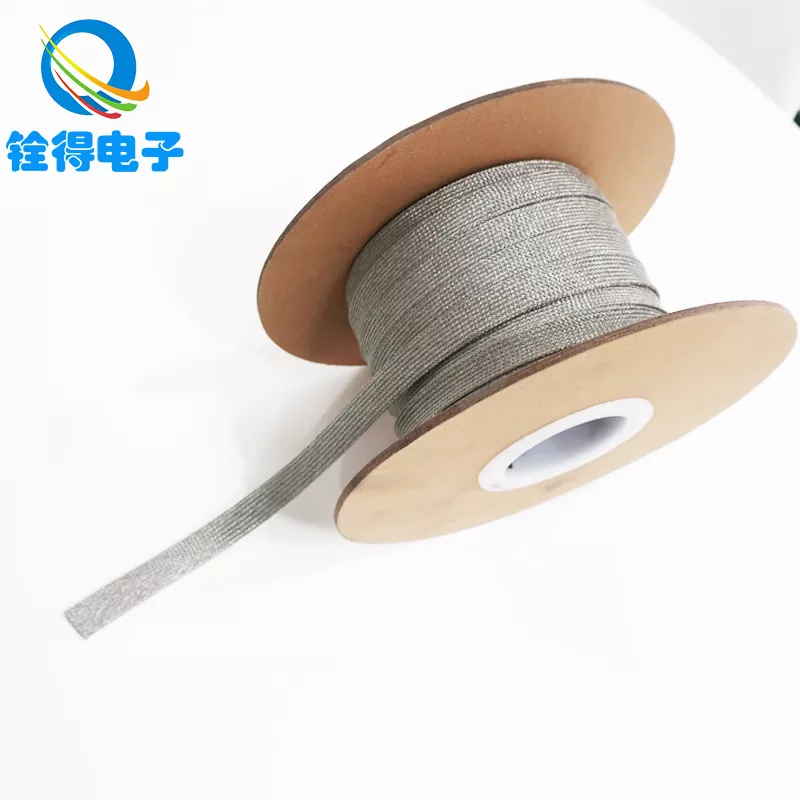

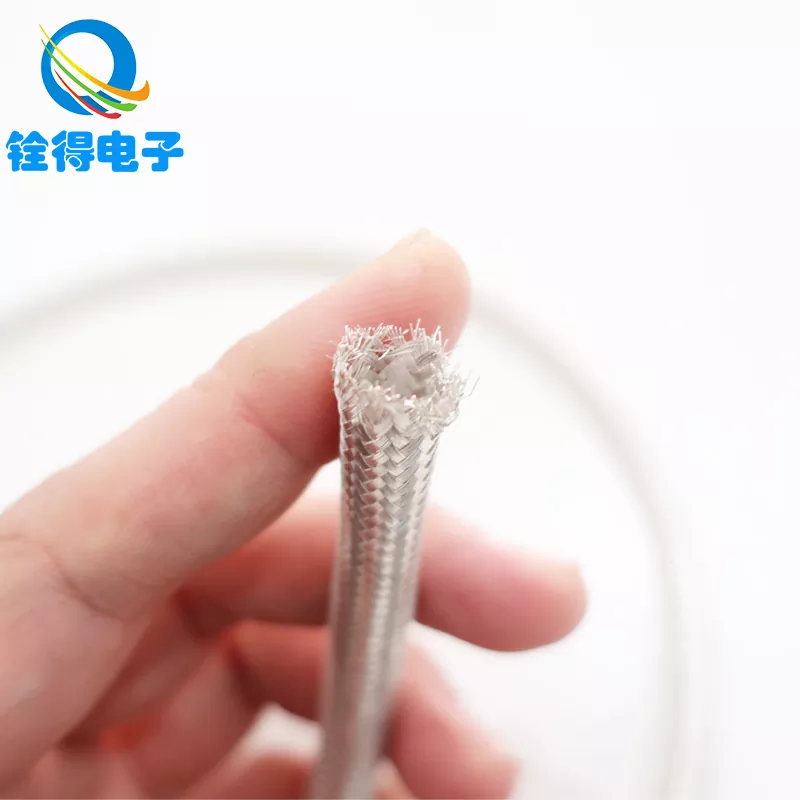

A Flätat kopparrörär ett rörformigt nät tillverkat genom att fläta ledande trådtrådar till en flexibel hylsa. Eftersom det bildar ett ledande nätverk runt kabelbunten kan det hjälpa:

• Dämpa elektromagnetiska störningargenom att omge känsliga ledare med en ledande barriär
• Minska utsläppengenom att innehålla buller som annars skulle stråla utåt
• Ge statisk urladdningsförmåganär den är ansluten till en ordentlig jordbana
• Förbättra det mekaniska skyddetmot nötning, kompression och skavning

I verkliga system beror prestanda på detaljer: flätdensitet, täckning, tråddiameter och – viktigast av allt – hur du avslutar och jordar flätan. En högkvalitativ fläta med dålig avslutning kan prestera sämre än en genomsnittlig fläta installerad korrekt.

Hur man väljer rätt flätat kopparrör

Att välja enFlätat kopparrörhandlar inte om att välja det "dyraste" alternativet. Det handlar om att matcha rörets egenskaper till din miljö och ditt felläge. Använd denna checklista:

• Definiera det primära målet:EMI-skärmning, nötningsskydd, statisk urladdning, jordningskontinuitet eller en kombination?
• Bekräfta miljön:torr inomhus, fuktig, saltspray, hög temperatur, kemisk exponering eller utomhusinneslutning?
• Mät kabelbuntens storlek:kabelnätets yttre diameter (OD), plus expansionsbehov för kontakter.
• Bestäm material/finish:ren koppar för kontrollerade miljöer, förtennad för korrosionsbeständighet, silverpläterad för speciella konduktivitetsbehov, eller rostfria alternativ för tuffa förhållanden.
• Kontrollera flättäckning och täthet:högre täckning förbättrar vanligtvis avskärmningen men kan minska luftflödet och öka styvheten.
• Planera uppsägningsmetoden:klämma, krympning, löd eller skärmavslutningsband – detta påverkar prestandan mer än vad många förväntar sig.

En praktisk storleksregel: välj en innerdiameter som passar smidigt över bunten utan att tvinga den. För tätt och du kommer att deformera flätan (och stressa kabeln). För löst och du skapar luckor, rörelser och inkonsekvent kontakt.

Jämförelsetabell för material och konstruktion

Best Practices för installation och jordning

Det är här många skärmningsprojekt misslyckas - inte för att flätan är "dålig", utan för att installationen gör den ineffektiv. Håll det enkelt och disciplinerat:

• Behåll kontinuerlig täckning:Undvik stora luckor, öppna sektioner eller abrupta diameterövergångar som skapar läckagevägar för störningar.
• Avsluta korrekt:Använd en klämma eller avslutningsband som skapar konsekvent 360-graders kontakt runt flätan när det är möjligt.
• Mark med avsikt:Om du vill ha skärmningsprestanda, anslut flätan till en stabil jordreferens med hjälp av en lågimpedansbana. Långa, tunna "pigtails" kan minska effektiviteten vid högre frekvenser.
• Skydda ändarna:Lägg till värmekrymp eller mekanisk dragavlastning för att förhindra fransning och för att minska vassa kanter på den underliggande isoleringen.
• Redovisning för rörelse:I rörliga selar, låt det vara tillräckligt med slack så att flätan inte blir stresspunkten.

En snabb valideringsvana: efter installationen, gör en kontinuitetskontroll över flätlängden och bekräfta att dina anslutningspunkter har fast mekanisk kontakt. Om flätan kan vridas fritt i slutet, kanske din "sköld" inte är bunden som du tror att den är.

Där det används ofta

Du får seFlätat kopparröri alla branscher som blandar känsliga signaler med brusig kraftelektronik eller snäva ledningsbegränsningar. Vanliga scenarier inkluderar:

• Datorer och datautrustning:skyddar interna data och kraftledningar från störningar och mekaniskt slitage
• Kommunikationssystem:minimerar yttre störningar och minskar överhörning mellan selar
• Bilelektronik:stödjer stabil drift i komplexa elektromagnetiska miljöer ombord
• Industriell automation:kabelskydd runt PLC-styrledningar, motordrifter och sensorkablar
• Medicinsk utrustning:förbättrad elektromagnetisk stabilitet för precisionsinstrument och diagnossystem

Om ditt system inkluderar växling, snabba transienter eller tät kabelledning kan en flätad hylsa vara en av de mest kostnadseffektiva förbättringarna – särskilt jämfört med att omdesigna kort, ändra kabelvägar eller lägga till skrymmande filtrering överallt.

Inköp och kvalitetskontroller som faktiskt betyder något

Alla flätade rör är inte lika. Två rör kan se likadana ut med en blick och prestera väldigt olika i verkliga sammansättningar. När du utvärderar leverantörer, fokusera på konkreta indikatorer:

• Enhetlig flätstruktur:konsekvent väv minskar svaga punkter och förbättrar repeterbarheten vid installation
• Stabila mått:innerdiameter och expansionsbeteende bör vara förutsägbara över batcher
• Material och finish konsistens:plätering/finishkvalitet påverkar korrosionsbeständigheten och den elektriska stabiliteten på lång sikt
• Mekanisk hantering:bra flätor motstår nötning, deformering och haka under routing
• Anpassningsstöd:om dina selar har ovanliga diametrar, längder eller avslutningsbehov kan anpassning spara tid och minska monteringsrisken

Det är här som att arbeta med en erfaren tillverkare kan minska trial-and-error. Till exempel,Dongguan Quande Electronics Co., Ltd. producerar flätade kopparrörsalternativ avsedda för skärmning och kabelskydd över flera applikationsmiljöer, och kan stödja olika materialval och specifikationer beroende på hur du planerar att dra och avsluta hylsan.

FAQ

F1: Fungerar flätat kopparrör för både avskärmning och fysiskt skydd?
A:Ja. Det kan hjälpa till att minska elektromagnetiska störningar samtidigt som det skyddar kablar från nötning och kompression. Balansen beror på flätdensiteten och hur röret är installerat.

F2: Är konserverad koppar alltid bättre än ren koppar?
A:Inte alltid. Bar koppar fungerar bra i kontrollerade miljöer och är ofta mer kostnadseffektiv. Konserverad koppar är ett smartare val när fukt, oxidationsrisk eller lång livslängd i tuffare miljöer spelar roll.

F3: Hur storleksanpassar jag flätat kopparrör för en kabelbunt?
A:Mät ytterdiametern på hela bunten (inklusive manteltjocklek) och välj en innerdiameter som glider på utan att tvinga. Om bunten har kontakter, överväg en expanderbar hylsa eller planera installationen innan avslutning.

F4: Varför fungerar skärmning ibland inte ens med en flätad hylsa?
A:Den vanligaste orsaken är dålig avslutning eller jordning. Om flätan inte fästs ordentligt (eller jordningsbanan har hög impedans), kan skärmningseffektiviteten minska dramatiskt.

F5: Kan flätat kopparrör hjälpa till med statisk elektricitet?
A:Det kan det, så länge det är anslutet till en kontrollerad utloppsbana. Flätans konduktivitet kan hjälpa till att skingra statisk elektricitet istället för att låta den ackumuleras och laddas ur oförutsägbart.

Slutsats

Om du kämpar mot EMI, jagar intermittenta fel eller försöker skydda selar i trånga ruttvägar med hög stress,Flätat kopparrörär en av de uppgraderingar som kan ge stora resultat – utan att vända upp och ner på hela din design. Tricket är att välja rätt material för din miljö, dimensionera det rätt och avsluta det på ett sätt som bevarar kontinuerlig avskärmning och pålitlig kontakt.

Om du vill ha hjälp med att välja rätt specifikation – eller om du försöker lösa en envis störning eller hållbarhetsproblem i en riktig montering –Dongguan Quande Electronics Co., Ltd.kan stödja ditt projekt med alternativ för flätade kopparrör som är skräddarsydda för din applikation. Är du redo att gå från "gissning" till en renare, mer pålitlig kabellösning?kontakta ossför att diskutera dina krav och få en praktisk rekommendation.
