Varför välja kopparflätade ledningar för flexibla anslutningar med låg resistans?

Abstrakt

Kopparflätade trådarär de "tysta hjältarna" i jordsystem, kraftdistribution, svetsutrustning, ställverk, batterier och vibrationsbenägna maskiner. Köpare kämpar vanligtvis inte med idén om att "fläta" sig själv – de kämpar med resultat: instabil jordning, överhettade byglar, spruckna klackar, oväntade stillestånd och inkonsekvent kvalitet från batch till batch. Denna guide bryter ner hur kopparflätade trådar fungerar, var de överträffar solida ledare, hur man anger rätt fläta och hur man undviker de vanligaste inköpsmisstagen. Längs vägen hittar du urvalschecklistor, en praktisk jämförelsetabell och ett felsökningsavsnitt så att du kan matcha din applikation till rätt konstruktion.

Innehållsförteckning

• Skissera
• Vad är kopparflätade trådar och var används de?
• Vilka smärtpunkter löser kopparflätade trådar?
• Hur specificerar du rätt fläta?
• Flätalternativ jämförda i ett praktiskt bord
• Hur installerar och underhåller du flätade anslutningar?
• Felsökning: Varför överhettas eller misslyckas en fläta?
• Vilka kvalitetskontroller är verkligen viktiga för köpare?
• FAQ
• Avslutande tankar

Skissera

• Definiera kopparflätade ledningar och de typiska användningsfallen för "bygel-/jordrem".
• Koppla köparens smärtpunkter till mätbara tekniska krav
• Förklara de viktigaste specifikationerna: tvärsnitt, antal strängar, plätering, isolering, avslutningar
• Tillhandahåll en beslutstabell och en checklista för köparen
• Täck installationsmetoder som förhindrar hotspots och tidiga fel
• Dela en felsökningskarta för överhettning, korrosion, nötning och sprickbildning
• Visa vad du ska begära från en leverantör för jämn kvalitet och spårbarhet

Vad är kopparflätade trådar och var används de?

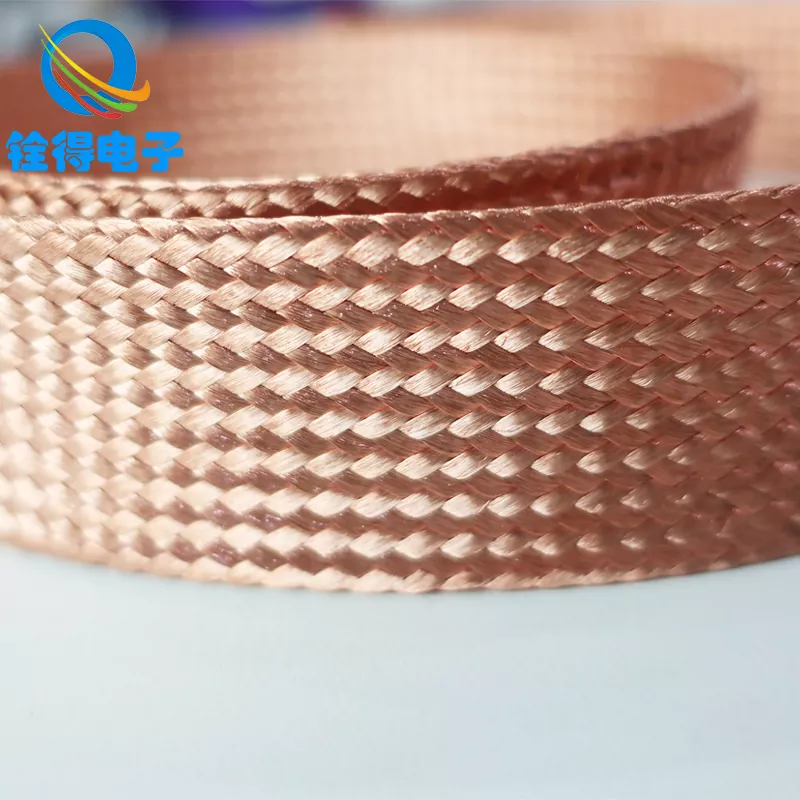

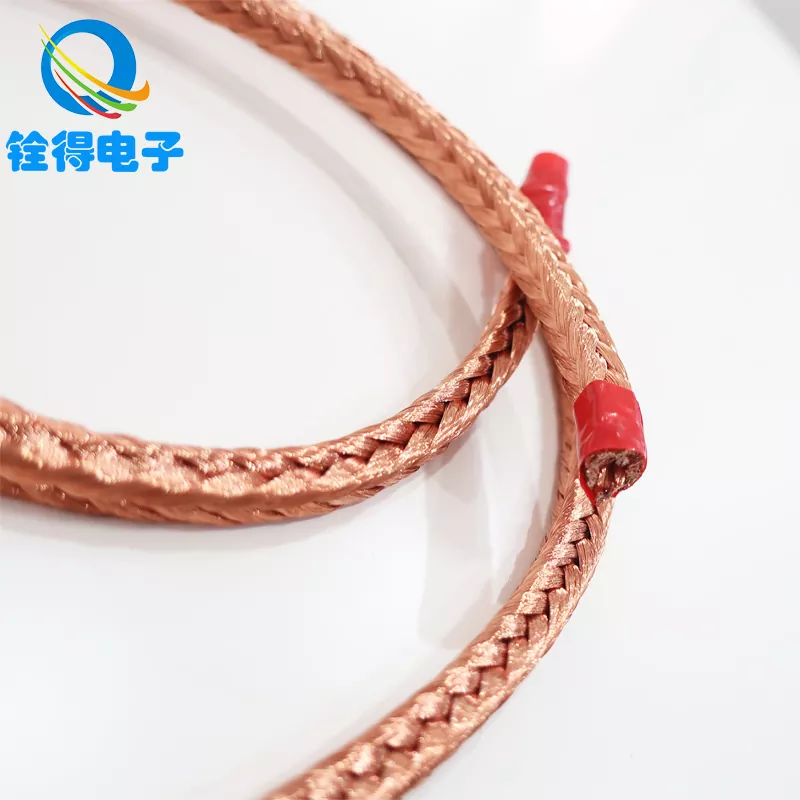

Kopparflätade trådar är flexibla ledare gjorda genom att väva många fina koppartrådar till en platt eller rörformig fläta. Istället för att tvinga ström genom en styv kärna, sprider flätan ström över flera trådar och över en större yta. Den strukturen är anledningen till att flätade trådar är så populära på platser där rörelse, vibrationer och upprepad böjning skulle trötta ut en solid ledare.

Vanliga applikationer inkluderar:

• Jordnings- och limningsbandför skåp, paneler, samlingsskenor och kapslingar
• Smidiga byglari ställverk, transformatorer och UPS-system
• Batteri- och växelriktaranslutningardär vibrationer och termisk cykling är frekventa
• Svetsutrustningoch tillfälliga högströmsanslutningar
• Järnvägs-, fordons- och industrimaskinerbehöver vibrationsbeständig jordning
• EMI-kontrolli skärmnings-/jordningsvägar där låg impedans spelar roll

I många verkliga konstruktioner är flätan i sig inte den enda komponenten – val av terminering (tappar, hylsor, svetsade ändar), plätering och isolering är det som avgör om anslutningen förblir stabil efter månader eller år av drift.

Vilka smärtpunkter löser kopparflätade trådar?

De flesta köpare letar efter kopparflätade ledningar efter att de redan har bränts - ibland bokstavligen. Här är smärtpunkterna som flätan är utformad för att fixa, och vad du ska titta efter så att du inte återskapar samma fel med ett annat artikelnummer.

• Spruckna ledare från vibrationer
  Massiv tråd och många kabelkonstruktioner kan härda och spricka nära anslutningar när utrustning vibrerar. Flätade ledare fördelar spänningen över många trådar, vilket minskar koncentrerade utmattningspunkter.
• Hotspots vid leder
  Överhettning kommer sällan av att flätan "inte är tillräckligt koppar". Det kommer vanligtvis från hög kontaktmotstånd: dålig krympning, ojämn kompression, oxidation eller oöverensstämmande storlek på klackarna. En välgjord fläta plus en korrekt konstruerad avslutning sänker motståndet och håller temperaturökningen under kontroll.
• Otillförlitlig jordning och störande fel
  Markvägar behöver konsekvent låg impedans. Flätade remmar väljs ofta för att deras flexibilitet bevarar kontaktintegriteten när dörrar, gångjärn, motorer eller rörliga enheter skiftar.
• Korrosion i fuktiga eller kustnära miljöer
  Bar koppar kan oxidera; i tuffa miljöer föredrar många köpareflätade trådar av förtennad kopparför förbättrad korrosionsbeständighet och mer stabil långtidskonduktivitet vid ytan.
• Montering huvudvärk
  Flätor är lätta att dra i trånga utrymmen och runt hörn. Men om antalet strängar eller vävtätheten är fel, kan installatörer se fransning, stökiga skärningar eller ojämn kompression under klackarna.

Om du vill att en "köparens sanning" ska ta bort: flätans flexibilitet är fördelen, men uppsägningen är resultatet. Ange båda.

Hur specificerar du rätt fläta?

När folk säger "Jag behöver kopparflätade ledningar" menar de ofta väldigt olika saker: en lätt bindningsrem, en högströmsbygel eller en sköldavlopp. För att undvika felaktiga offerter och felaktiga försändelser, specificera flätan med applikation-först-detaljer.

1) Elektriskt krav: ström, arbetscykel och tillåten temperaturhöjning

• Definiera kontinuerlig vs intermittent ström (och toppström om relevant).
• Tänk på omgivningstemperatur, höljesventilation och närliggande värmekällor.
• Kontrollera om remmen är avsedd för jordning/bindning (ofta kortare och lägre spänning) eller för belastningsström (ofta problem med högre strömtäthet).

2) Tvärsnittsarea och flätkonstruktion

• Motsvarande tvärsnitt(referens ofta i mm²) är ett praktiskt sätt att dimensionera en fläta.
• Tråddiameter och antal trådarpåverka flexibilitet och hållbarhet. Mer, finare trådar ökar generellt flexibiliteten.
• Flätans bredd och tjocklekpåverka passformen under terminaler och routingbegränsningar.

3) Plätering och ytfinish

• Bar koppar: bra ledningsförmåga, bäst för kontrollerade miljöer.
• Konserverad koppar: bättre korrosionsbeständighet, enklare lödning, vanligen vald för industriella och marina angränsande miljöer.

4) Isolering och skydd

• Vissa flätor levereras nakna; andra använder PVC, silikon, PET-hylsor eller värmekrymp för nötningsskydd.
• Om flätan löper nära vassa kanter eller rörliga delar, specificera skyddshylsa eller en mantlad design.

5) Uppsägningar: detaljen som avgör tillförlitlighet

• Krympta klackar(ring/spade): vanlig, snabb och pålitlig när den är rätt dimensionerad och komprimerad.
• Pressade eller svetsade ändar: minska strängspridningen och kan förbättra konsistensen för högvolymsenheter.
• Hålstorlek, spontbredd och bultkvalitet: liten obalans här orsakar lösa fogar och uppvärmning.
• Längdtolerans: betyder mer än vad folk förväntar sig i trånga höljen.

Ett praktiskt inköpsdrag: dela en enkel ritning med längd, flätbredd/-tjocklek, avslutningstyp, håldiameter och plätering. Även en grundläggande skiss kan förhindra en veckas fram och tillbaka.

Flätalternativ jämförda i ett praktiskt bord

Hur installerar och underhåller du flätade anslutningar?

Även premium kopparflätade ledningar kan misslyckas om de installeras som en eftertanke. De flesta fältfrågor går tillbaka till gemensam kvalitet. Här är ett rent, repeterbart tillvägagångssätt som håller motståndet lågt och förhindrar "mystisk uppvärmning".

• Förbered kontaktytor
  Ta bort färg, oxidation och skräp vid bindningspunkten. Använd lämplig antioxidationspasta om din standard kräver det.
• Använd korrekt hårdvarumoment
  Undervridmoment orsakar mikrobågsbildning och värme; övermoment kan deformera klackar och minska effektiv kontaktyta. Följ hårdvaruspecifikationerna och använd brickor där så är lämpligt.
• Kontrollera böjradie och dragavlastning
  Tvinga inte en snäv veck precis vid klacken. Ge flätan en mjuk kurva så att böjningen sker längs längden, inte vid avslutningskanten.
• Skydda mot nötning
  Om flätan skaver på metallkanter, lägg till hylsa eller en genomföring. Fransade trådar är inte bara röriga – de kan bli startpunkter för misslyckanden.
• Regelbunden kontroll i tuffa miljöer
  Leta efter missfärgning (värme), gröna/vita rester (korrosion), lossnade bultar och strängskador vid skurna kanter.

Högvibrerande utrustning drar nytta av en enkel regel: inspektera den första installerade satsen efter en kort inkörningsperiod. Om lederna förblir svala och stabila blir fjällning mycket säkrare.

Felsökning: Varför överhettas eller misslyckas en fläta?

Om en kopparfläta överhettas, behandla den som ett systemproblem - för det är det vanligtvis. Använd denna snabbkarta för att hitta grundorsaken istället för att byta delar blint.

• Symptom: flätan är varm nära öronen
  Sannolika orsaker: dålig krympning, fel klackstorlek, otillräcklig kompression, oxidation vid skarven, lös bult, felaktig plätering, förorenad kontaktyta.
• Symptom: hot spot i mitten av flätan
  Troliga orsaker: fläta underdimensionerad för aktuell, oväntad arbetscykel, routing nära värmekällan, inre strängskador från upprepade böjningar.
• Symtom: fransiga och trasiga trådar
  Troliga orsaker: skarp kantnötning, överdriven rörelse utan dragavlastning, felaktig skärmetod, avsaknad av hylsor i en gnidningsbana.
• Symptom: korrosion eller missfärgning
  Troliga orsaker: kemisk exponering, fuktighet, galvanisk interaktion med olika metaller, frånvaro av tennplätering där det behövs.
• Symptom: intermittent jordning eller brus
  Troliga orsaker: lös montering, målade ytor under fog, otillräckligt kontakttryck, förorenad limpunkt.

Om du kan mäta det, gör: temperaturökningstestning under belastning och milliohmkontroller över lederna avslöjar ofta problem snabbare än enbart visuell inspektion.

Vilka kvalitetskontroller är verkligen viktiga för köpare?

När du köper kopparflätade ledningar i skala är "ser bra ut" inte en kvalitetsplan. Du vill ha konsekvens, spårbarhet och bevis på att flätan och avslutningen kommer att bete sig på samma sätt över batcher.

Här är vad smarta köpare vanligtvis efterfrågar:

• Materialverifiering: kopparkvalitet och pläteringstyp (bar/förtennad) tydligt angivna
• Dimensionell konsistens: bredd, tjocklek, längdtoleranser och avslutningsgeometri
• Uppsägningsprocessens kontroll: krympverktygsstandarder eller dokumentation för svets-/pressmetoder
• Kontroll av elektriska prestanda: motståndsmål, provbaserade testplaner
• Mekanisk integritet: dragprov på klackar/ändbeslag där tillämpligt
• Förpackningsdisciplin: förhindrande av krossning, kontaminering och deformation av trådar under transport

För köpare som vill ha en stabil, långsiktig leveranspartner är det också värt att samarbeta med en tillverkare som kan anpassa flätgeometri och avslutningar för att matcha dina monteringslinjers begränsningar. Det är härDongguan Quande Electronics Co., Ltd. är ofta placerad: tillhandahåller kopparflätade ledningsalternativ som kan anpassas för jordningsband, flexibla byglar och applikationsspecifika anslutningsdesigner – så att du inte är tvungen att "få den att passa" efter att försändelsen anländer.

FAQ

Vad är skillnaden mellan kopparflätade ledningar och standard flexibel kabel?

Flexibel kabel buntar ihop trådar inuti isoleringen och är utmärkt för många krafttillämpningar, men den kan fortfarande koncentrera spänningen nära avslutningar och kan vara mer skrymmande i snäva dragvägar. Kopparflätade trådar är vävda, plattare och används vanligtvis när du vill ha hög flexibilitet, låg profildragning och stabil bindning/bygelprestanda i vibrationsbenägna sammansättningar.

Ska jag välja kala eller förtennade kopparflätade trådar?

Om miljön är torr och kontrollerad kan bar koppar vara helt okej. Om du förväntar dig fukt, kondens eller lång livslängd med minimalt underhåll, är förtennad koppar vanligen att föredra eftersom det bromsar korrosion och hjälper till att hålla fogytorna mer stabila över tiden.

Hur storleksanpassar jag en fläta för ström?

Börja med den erforderliga kontinuerliga strömmen, toppström (om någon), arbetscykel och acceptabel temperaturökning. Matcha sedan till en lämplig likvärdig tvärsnittsarea och bekräfta att din avslutningsmetod inte kommer att introducera högt motstånd. Om du är osäker, prototyp och mät temperaturökning under verkliga belastningsförhållanden.

Varför blir min fläta varm även när den ser tillräckligt tjock ut?

I många fall är det inte flätan som är problemet – fogen är det. Dålig krympning, oxidation under en klack, lösa bultar eller målade monteringsytor kan lägga till kontaktmotstånd som övergår i värme. Korrekt ytförberedelse och kontrollerade avslutningsprocesser brukar lösa det.

Kan kopparflätade ledningar hjälpa till med EMI eller elektriskt brus?

De kan, särskilt som en del av en väl utformad jordnings- och bindningsstrategi. En flätas geometri kan erbjuda lågimpedansbanor som hjälper till att stabilisera jordning, men EMI-kontroll är på systemnivå – routing, kapslingsbindning och anslutningsintegritet spelar roll.

Vilken information ska jag skicka till en leverantör för att få en korrekt offert?

Ange erforderlig längd, flätbredd/-tjocklek (eller motsvarande tvärsnitt), bar vs förtent, isolerings-/hylsbehov, avslutningstyp (tapp/svets/pressad), håldiameter, kvantitet och appliceringsanmärkningar (vibration, temperatur, miljö). En enkel ritning är ofta det snabbaste sättet att undvika missförstånd.

Avslutande tankar

Kopparflätade ledningar är en praktisk uppgradering när din prioritet är tillförlitlighet under rörelse: färre spruckna ledare, stabilare jordning och anslutningar som inte "mystiskt" lossnar med tiden. Tricket är att sluta behandla flätan som en vara och börja behandla den som en konstruerad komponent: anpassa den för jobbet, specificera plätering för miljön och kontrollera avslutningsdetaljerna som bestämmer motstånd och värme.

Om du vill effektivisera specifikation, anpassning och repeterbar kvalitet för kopparflätade ledningar – speciellt för jordningsband och flexibla bygelenheter – samarbeta med en tillverkare som kan matcha flätkonstruktionen till dina verkliga installationsbegränsningar.Dongguan Quande Electronics Co., Ltd.kan stödja applikationsbaserat flätval och skräddarsydda avslutningar för att hjälpa dig att minska fel, förenkla montering och hålla systemen igång kallare och mer stabila—kontakta ossför att diskutera dina krav.
