Varför avgör val av jordledning säkerhet, tillförlitlighet och bullerprestanda?

Abstrakt

A jordledningär lätt att förbise tills något går fel: oväntade återställningar av utrustningen, störningar som förstör signaler, stickande höljen, misslyckade inspektioner eller (i värsta fall) risk för stötar och brand. Den här guiden bryter ner hur jordledningar faktiskt fungerar i verkliga system, vad som vanligtvis orsakar jordningsproblem och hur man väljer en jordledning som passar dina elektriska, mekaniska och miljömässiga begränsningar. Längs vägen får du praktiska checklistor, en jämförelsetabell över vanliga jordledare och fältbeprövade installationstips. Om du utvärderar flätade jordningsprodukter eller bygger en jordningsstrategi för en maskin, panel, fordon eller kapsling, kommer du att lämna med tydliga nästa steg. För tillverkare och projektteam,Dongguan Quande Electronics Co.,Ltd.stöder val av jordledare och anpassning så att din design fungerar konsekvent från prototyp till produktion.

Innehållsförteckning

• Skissera
• Vad en jordledning faktiskt gör
• Kundens smärtpunkter Skapa jordningsproblem
• Hur man väljer rätt jordledning
• Vanliga typer av jordledare och när de ska användas
• Storleksöverväganden som förhindrar överraskningsmisslyckanden
• Installationsmetoder som gör eller bryter jordning
• Vanliga misstag och hur man undviker dem
• Hur man verifierar jordkvaliteten i fält
• FAQ
• Nästa steg

Skissera

1. Markledningsändamål i säkerhet och signalintegritet
2. Symtom på dålig jordning och varför de inträffar
3. Urvalsram som täcker elektrisk belastning, frekvensbeteende och miljö
4. Jämförelse av flätade remmar, tvinnade ledningar och samlingsskenor
5. Installationsdetaljer som minskar motståndet och förhindrar att de lossnar
6. Verifieringsmetoder och praktiska acceptanskontroller
7. FAQ och inköpsvägledning

Vad en jordledning faktiskt gör

Frasen "jordledning" används för flera jobb, och att blanda ihop dem är där många projekt hamnar i problem. I de flesta applikationer stöder en jordledning en eller flera av dessa funktioner:

• Säkerhetsfelsväg: Om en strömförande ledare kommer i kontakt med en metallkapsling, hjälper jordbanan till att leda felström så att skyddsanordningar kan lösa ut snabbt.
• Potentialutjämning: Att ansluta metalldelar så att de håller sig på nästan samma potential minskar beröringsspänningen och minimerar risken för ljusbågsbildning.
• Bullerkontroll och referensstabilitet: En bra jordanslutning kan minska elektromagnetiska störningar genom att tillhandahålla en kontrollerad returväg och sänka impedansen vid relevanta frekvenser.
• Blixtnedslag och överspänningsavledning: I vissa system hjälper jordledare att dirigera högenergitransienter på ett säkert sätt (ofta som en del av en bredare bindnings- och överspänningsstrategi).

Lägg märke till ordetimpedans, inte bara motstånd. Många jordningsproblem dyker upp vid högre frekvenser där en ledare som ser "fin ut" på en basmätare fortfarande beter sig dåligt på grund av induktans, längd och anslutningsgeometri. Det är därför den fysiska formen på en jordledare kan ha lika stor betydelse som dess tvärsnittsarea.

Kundens smärtpunkter Skapa jordningsproblem

Om du någonsin har fått ett system att klara ett bänktest men misslyckas i en fabriks-, fordons- eller utomhusinstallation, är jordning ofta en del av historien. Här är de vanligaste smärtpunkterna för kunder som vi ser i industriella och elektroniska system:

• Slumpmässiga återställningar och oförklarade fel: Intermittenta jordanslutningar kan skapa spänningsförskjutningar som förvirrar styrelektroniken.
• EMI som inte försvinner: Skärmning och filter kan inte helt kompensera för en dålig returväg eller högimpedansbindning mellan kapslingar.
• Misslyckade inspektioner eller efterlevnadsförseningar: Otillräcklig limning, felaktiga avslutningar eller dålig dokumentation kan leda till omarbetning och schemafel.
• Överhettning vid anslutningspunkter: Ett "litet" kontaktproblem blir en hot spot under felström eller upprepade överspänningsförhållanden.
• Korrosion och lossning: Utomhus, marin, fuktig eller kemisk miljö kan försämra anslutningar snabbare än team förväntar sig.
• Montering huvudvärk: Ledningar som är för styva, för korta eller benägna att bli trötta kan göra produktionen inkonsekvent.

Den goda nyheten är att de flesta av dessa kan förebyggas. Nyckeln är att behandla jordning som ett mekaniskt och elektriskt designproblem, inte en eftertanke.

Hur man väljer rätt jordledning

En pålitlig urvalsprocess börjar med dina verkliga begränsningar, inte bara en katalogbeskrivning. Använd detta ramverk:

1) Definiera jordningsjobbet

• Är det i första hand säkerhetsbindning, bullerkontroll, överspänningshantering eller en kombination?
• Är det kapsling-till-kapsling-limning, dörrlimning, panellimning eller kabelskärmavslutning?

2) Kartlägg de elektriska kraven

• Fel nuvarande förväntningar: Skyddsanordningens beteende beror på en lågimpedansväg.
• Frekvensbeteende: För brus och EMI överträffar ofta kortare och bredare ledare längre, smalare.
• Arbetscykel: Enstaka överspänningar skiljer sig från kontinuerlig strömdelning.

3) Matcha den mekaniska verkligheten

• Kommer det att böjas (dörrar, gångjärn, vibrationer, robotteknik)? Om ja, är en flexibel jordledare kritisk.
• Är utrymmet knappt? Finns det ett krav på upprepad böjradie?
• Kommer installatörer att ha konsekvent tillgång till korrekt vridmoment?

4) Tänk på miljön

• Fuktighet, saltspray, kemikalier, hög temperatur, UV-exponering eller oljeförorening kan förändra materialvalen.
• Om korrosion är sannolik spelar ytbehandlingar och anslutningshårdvara lika mycket som ledarmaterial.

5) Beslut om uppsägningsstrategi tidigt

• Ringklämmor, klackar, svetsflikar, bultanslutningar eller klämliknande limning kräver olika ledarkonstruktioner.
• Konsekvens vid uppsägning är lika med konsekvens i prestanda.

Om du vill ha färre överraskningar i produktionen, lås dessa beslut innan du slutför seleritningar. Dongguan Quande Electronics Co.,Ltd. stöder ofta team genom att bekräfta passform, flexibilitet och avslutningskompatibilitet innan massproduktion.

Vanliga typer av jordledare och när de ska användas

För många industriskåp är det "bästa" valet en kombination: en limstång i panelen, korta flätade remmar för dörrar och rörliga delar och välavslutade tvinnade ledare för fasta anslutningar.

Storleksöverväganden som förhindrar överraskningsmisslyckanden

Storlek är inte bara "större är bättre." Överdimensionering kan skapa styvhet, monteringsproblem och trötthet. Underdimensionering kan överhettas, misslyckas med att rensa skyddsanordningar eller skapa instabila referenser. Ha dessa principer i åtanke:

• Kortare slag tjockareför många bullerrelaterade problem. Att minska längden förbättrar ofta prestandan mer än att öka tvärsnittet.
• Bredare kan slå runtvid högre frekvenser. Platta flätade remmar kan minska impedansen när de installeras på rätt sätt.
• Kopplingsområdet har betydelse. En tjock ledare på en liten kontaktlapp kan fortfarande fungera dåligt.
• Termiska händelser och felhändelser är olika. En ledare kan överleva en kort felpuls men misslyckas under upprepade överspänningar eller uppvärmning vid en dålig led.

Om din design måste uppfylla en viss elektrisk kod eller branschstandard, använd den standardens storleksmetod som baslinje och lägg sedan mekaniska och miljömässiga krav ovanpå. När du är osäker, behandla avslutning och montering som förstklassiga designartiklar, inte "installatörsdetaljer".

Installationsmetoder som gör eller bryter jordning

De flesta jordningsfel inträffar vid gränssnitt. Konduktören är sällan problemet; anslutningen är vanligtvis. Dessa metoder förbättrar resultaten dramatiskt:

Använd ren metall-till-metall kontakt där limning krävs

• Ta bort färg, anodisering eller beläggningar vid limningspunkten såvida inte hårdvaran är utformad för att genomtränga beläggningar på ett tillförlitligt sätt.
• Använd lämpliga brickor eller bindningsutrustning för att bibehålla kontakttrycket över tiden.

Kontrollera lossning under vibrationer

• Använd låsmetoder som är kompatibla med din hårdvara och miljö.
• Applicera konsekvent vridmoment och dokumentera det för produktion.

Minimera längden och undvik öglor

• Dra jordledare så korta och direkta som möjligt.
• Undvik stora slingor som kan ta upp störningar som en antenn.

Designa för rörelse istället för att hoppas att den inte rör sig

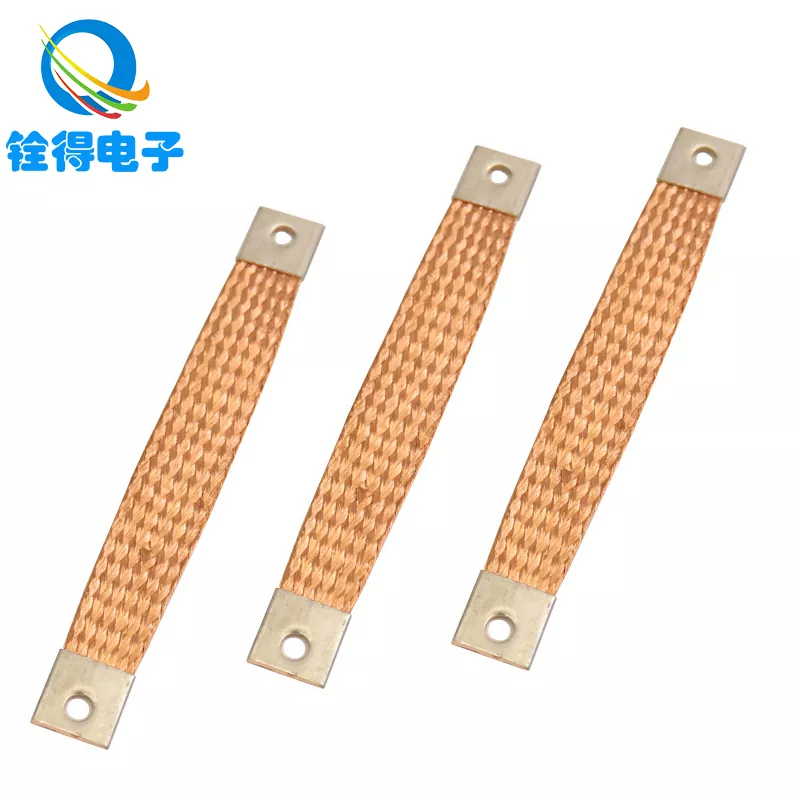

• För dörrar, gångjärn och vibrerande enheter håller en flätad jordrem med ordentlig dragavlastning ofta längre än en stel tråd.
• Respektera böjradien och se till att remmen eller vajern inte är det mekaniska stoppet.

Standardisera uppsägningar

• Välj en avslutningsstil och använd den konsekvent i alla versioner.
• Crimpkvalitet, passform och förberedelse av kontaktytor bör vara kontrollerade processer.

Vanliga misstag och hur man undviker dem

• Använder långa "pigtails" för sköldarsom undergräver högfrekvent prestanda. Håll skärmförbanden korta och överväg klämtillvägagångssätt när så är lämpligt.
• Förlitar sig på chassikontakt genom färg. Om du inte kan garantera metallkontakt, anta inte att den existerar.
• Blanda metaller utan planering. Olika metaller plus fukt kan accelerera korrosion och öka motståndet.
• Ignorera dörrbindning. En bra paneljord hjälper inte om dörren blir en bullrig flytande platta.
• Överböjning av en styv ledare. Vibrationströtthet är verklig; välj en ledare designad för rörelse.
• Testar endast med ett grundläggande kontinuitetspip. Kontinuitet är inte lika med en robust, lågimpedansbindning under verkliga förhållanden.

Hur man verifierar jordkvaliteten i fält

Verifiering bör matcha risken. För enkel limning kan en kontroll med lågt motstånd vara till hjälp. För känsliga system kan du behöva ytterligare metoder. Praktiska alternativ inkluderar:

• Visuell inspektion: Bekräfta borttagning av beläggning, hårdvarutyp och att ledaren inte är ansträngd.
• Mätning med låg resistans: Mät över bindningen med ett instrument som lämpar sig för lågohmarbete, inte bara en basmultimeter.
• Vicka test: Flytta försiktigt dörrar eller selar medan du övervakar intermittent beteende.
• Termisk kontroll under belastning: Hot spots avslöjar ofta fogar med hög motståndskraft.
• Verifiering av bullersymptom: Om jordning är avsedd att minska störningar, bekräfta med före- och eftermätningar som matchar dina verkliga driftsförhållanden.

Om ditt system är säkerhetskritiskt, följ tillämpliga elektriska koder och organisatoriska testprocedurer. Den här artikeln ger generell teknisk vägledning, men slutgiltiga acceptanskriterier bör matcha din bransch och dina krav på efterlevnad.

FAQ

• Är en jordledning detsamma som en neutral ledning?
  Nej. I många system leder nollan returström under normal drift, medan jordledaren är avsedd för säkerhetsbindning och feltillstånd. De fyller olika roller och behandlas olika i design och installation.
• När ska jag använda en flätad jordrem istället för en vanlig tråd?

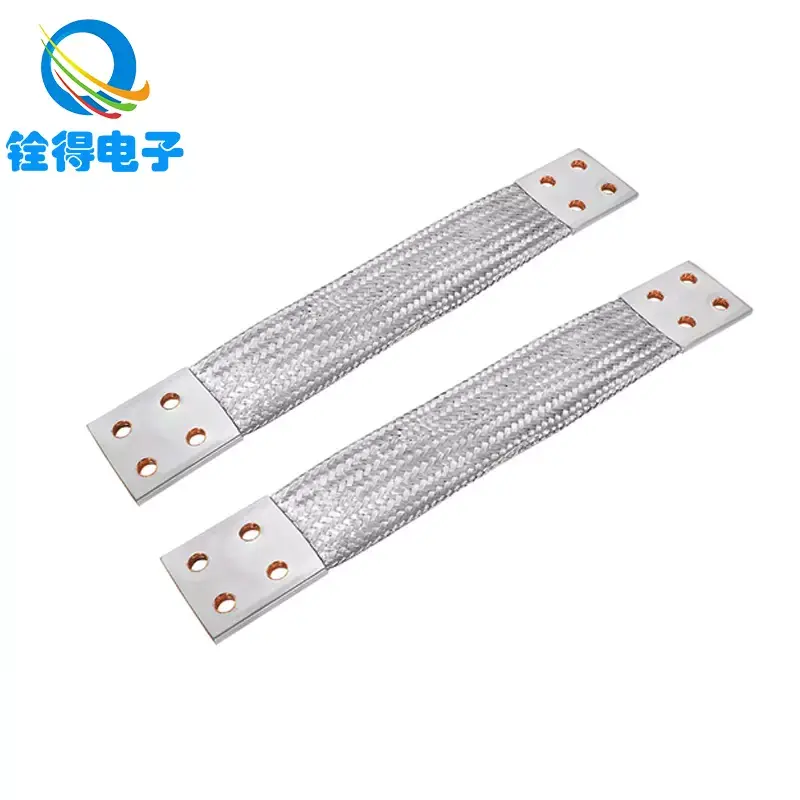

  Flätade remmar är ofta att föredra för att binda samman rörliga delar, vibrationsmiljöer eller korta, breda, lågimpedansanslutningar som stöder bullerkontroll. De kan också göra dörrlimning och kapslingslimning mer tillförlitlig när böjning är oundviklig.
• Minskar tjockare jordledning alltid störningar?
  Inte alltid. Att minska längden, förbättra anslutningsarean och använda en geometri som sänker impedansen kan ha större betydelse än att bara öka tvärsnittet – särskilt för högre frekvensbrus.
• Varför har mitt system fortfarande brus även om allt visar kontinuitet?
  Kontinuitet bevisar bara att det finns någon ledande väg. Brusproblem hänför sig ofta till impedans vid driftfrekvenser, dålig bindningsgeometri, långa pigtails eller inkonsekventa skärmavslutningar.
• Vad gör att jordanslutningar misslyckas med tiden?
  Vanliga orsaker är att vibrationer lossnar, korrosion, dålig ytförberedelse, otillräcklig dragavlastning och inkonsekvent krympnings- eller klackkvalitet. Miljöexponering kan påskynda alla dessa.
• Hur gör jag jordningen mer konsekvent i produktionen?
  Standardisera hårdvara och avslutningar, definiera vridmomentspecifikationer, kontrollera ytförberedelser och välj ledare som passar monteringsprocessen. Konsistens handlar lika mycket om processkontroll som det handlar om val av ledare.
• Kan jag anpassa jordningsledare för min kapsling eller kabelnät?
  Ja. Många tillverkare erbjuder anpassade längder, flätkonstruktioner och avslutningsalternativ. Om du har trånga utrymmes-, rörelse- eller korrosionsbegränsningar, minskar anpassning ofta omarbetning och förbättrar tillförlitligheten.

Nästa steg

Om du har att göra med oförklarlig EMI, inkonsekvent utrustningsbeteende, problem med dörrbindning eller jordpunkter som korroderar eller lossnar, behandla inte jordledningen som ett tillbehör. Behandla den som en designad komponent med elektriska, mekaniska och miljökrav.

Om du vill ha hjälp med att välja en jordledarstil, definiera termineringsalternativ eller matcha flexibilitet och installationsbegränsningar, kan Dongguan Quande Electronics Co.,Ltd. kan stödja dina utvärderings- och produktionsbehov. Dela dina applikationsdetaljer och ritningar, så rekommenderar vi en praktisk jordningslösning som du kan bygga upprepade gånger och med tillförsikt—kontakta ossför att komma igång.
