Hur förbättrar flätat kopparrör flexibla kraft- och jordanslutningar?

Abstrakt

Om du någonsin har hanterat spruckna klackar, överhettade byglar, störande resor eller bullriga signaler nära högströmsutrustning, vet du redan den verkliga fienden: styva anslutningar på platser som rör sig, vibrerar, expanderar eller behöver lätt åtkomst till service.Flätat kopparrörär designad för exakt de där "allt är bra tills det inte är det" miljöer. Den kombinerar hög ledningsförmåga med flexibilitet, vilket hjälper dig att bygga anslutningar som förblir pålitliga under termisk cykling, mekanisk rörelse och trånga installationsutrymmen.

Denna guide bryter ner vadFlätat kopparrörär, var det lyser, vad kunder vanligtvis får fel när de väljer det och hur man specificerar det korrekt första gången. Du hittar också storlekstips, en praktisk jämförelsetabell, bästa metoder för installation och en kort FAQ som hjälper dig att gå från "vi behöver något flexibelt" till en tydlig, köpklar spec.

Innehållsförteckning

• Skissera
• Vad är flätat kopparrör
• Kundens smärtpoäng som det löser
• Typiska användningsfall
• Hur man väljer rätt specifikation
• Praktiska tabeller för storlek och matchning
• Installations- och hanteringstips
• Kvalitetschecklista innan du köper
• Arbetar med Dongguan Quande Electronics Co.,Ltd.
• FAQ
• Nästa steg

Skissera

1. DefinieraFlätat kopparröri klartext och förklara hur det beter sig i verkliga installationer.
2. Kartlägg vanliga felscenarier till designfördelarna med en flätad rörformad ledare.
3. Visa de vanligaste applikationerna och vad som är viktigast i var och en.
4. Ge ett urvalsramverk: material, plätering, flätdensitet, dimensioner och avslutningsmetod.
5. Dela lättanvända tabeller så att köpare kan anpassa prestandabehov med en tydlig specifikation.
6. Avsluta med hanteringstips, en kvalitetschecklista och en köpvänlig FAQ.

Vad är flätat kopparrör

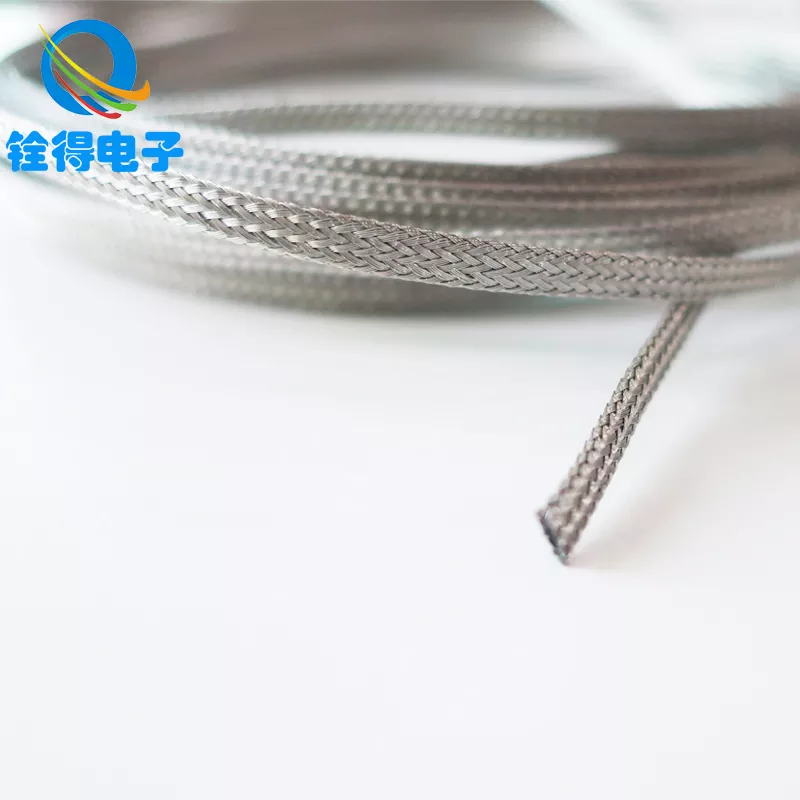

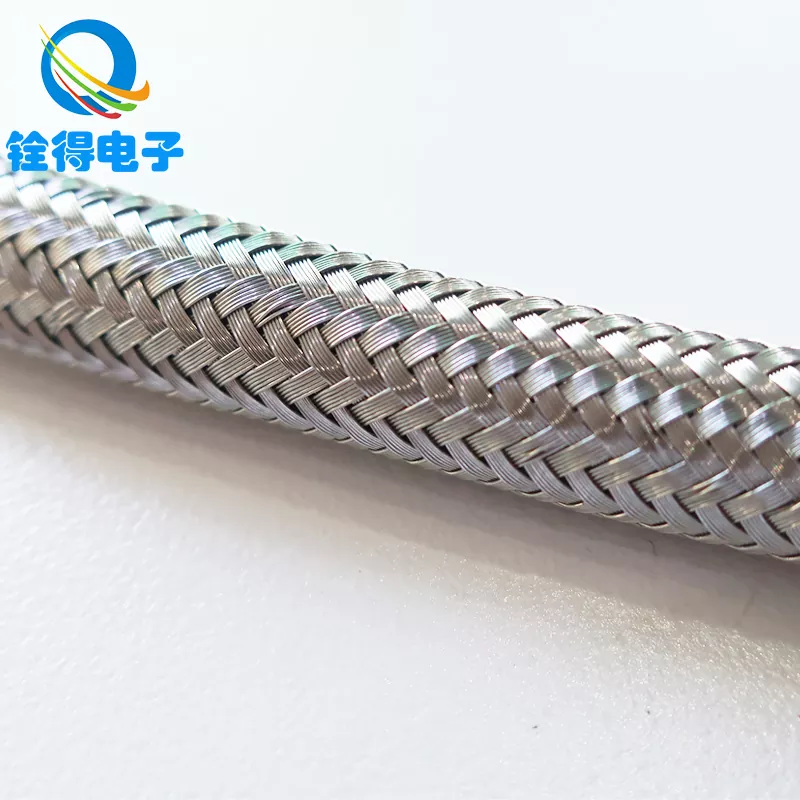

Flätat kopparrörär en rörformad fläta gjord av flera trådar av koppartråd vävda till en flexibel hylsa eller rörform. Beroende på design kan den användas som:

• En flexibel ledare(föra ström mellan två punkter där rörelse eller expansion sker)
• En jordningsbana(limning av kapslingar, dörrar, skåp, samlingsskenor och roterande eller vibrerande enheter)
• En elektromagnetisk skärm(minska störningar genom att tillhandahålla en ledande kapsling runt kablar eller enheter)
• En skyddshylsa(skyddar slangar/kablar från nötning samtidigt som ledningsförmåga tillförs)

Till skillnad från en solid kopparstång eller en styv kabel kan ett flätat rör böjas upprepade gånger och anpassa sig till trånga utrymmen. Den kan också "andas" med termisk expansion: när temperaturen stiger expanderar metalldelar; när de svalnar drar de ihop sig. En flätad struktur tål att cykla med mindre risk att lossna hårdvara, spricka i öronen eller överföra stress till känsliga terminaler.

Kundens smärtpoäng som det löser

Köpare börjar vanligtvis leta efterFlätat kopparrörefter att ha upplevt ett av dessa problem:

• Överhettning vid anslutningspunkterorsakas av otillräcklig kontaktyta, dålig flexibilitet eller rörelseinducerade mikrogap.
• Spruckna klackar och trasiga trådardär stela ledare tvingas böjas under vibration eller service.
• Lösa fästen med tidenpå grund av termisk cykling och mekanisk rörelse som överför stress till leden.
• Buller och störningarnära växelriktare, transformatorer, ställverk, svetsare eller laddningsutrustning för elbilar.
• Svårinstallerade byglari trånga skåp där böjradie blir en kamp.
• För tidig korrosioni fuktiga, kustnära eller kemiskt aktiva miljöer när materialen inte är anpassade till förhållandena.

Ett väl specificerat flätat rör löser dessa problem genom att kombinera konduktivitet, flexibilitet och yttäckning. Resultatet är en anslutning som är enklare till rutt, stabilare över tid och mindre känslig för små skift som skulle straffa en stel del.

Typiska användningsfall

Här är verkliga platser därFlätat kopparrörär vanligt förekommande, och vad beslutsfattare vanligtvis bryr sig mest om:

• Ställverk och skensystem:flexibla länkar mellan samlingsskenor eller komponenter som värmer under belastning.
• Transformatorer och kraftfördelning:jordning och bindning för att minska felrisken och bibehålla en stabil potential.
• Järnvägs- och bilplattformar:vibrationsbeständig bindning och flexibla strömbanor.
• EV/laddnings- och invertersystem:hantera hög ström samtidigt som elektriskt brus reduceras.
• Industriskåp och kapslingar:dörrbindningsband och jordningsbanor som måste böjas vid öppning/stängning.
• EMI-skärmning för kablar och sammansättningar:ett ledande rör runt kablar för att minska störningskänsligheten.

Hur man väljer rätt specifikation

Det bästaFlätat kopparrörför ditt projekt beror på hur det kommer att användas: nuvarande nivå, arbetscykel, miljö, nödvändig flexibilitet, och uppsägningsmetod. Nedan finns ett praktiskt urvalsramverk som du kan lämna till ingenjörer, inköp och din leverantör.

1) Koppartyp och förväntningar på konduktivitet

• Bar koppar:stark ledningsförmåga, vanlig i kontrollerade miljöer.
• Konserverad koppar:bättre oxidationsbeständighet och lättare lödbarhet, ofta föredraget för fuktiga eller varierande förhållanden.
• Specialplätering:används för unika korrosions- eller gränssnittsbehov (välj baserat på miljö och passande material).

2) Flätkonstruktion och täthet

• Tråddiameter och antal trådarpåverka flexibilitet och hållbarhet.
• Fläta täckningpåverkar skärmningsprestanda och kontaktstabilitet.
• Expansionsförhållandespelar roll när röret måste passa över en rad diametrar.

3) Mått som faktiskt spelar roll

• Innerdiameter (ID):oavsett om den passar över din måldel eller kabelbunt.
• Ytterdiameter (OD):oavsett om den passar inuti glands, klämmor eller routingkanaler.
• Längd och serviceslinga:lämnar tillräckligt slack för att förhindra att flätan blir "fjädern" i din fog.

4) Uppsägningsmetod

• Krympta klackar/hylsor:vanligt för jordningsband och byglar.
• Svetsade/lödda ändar:används när hög tillförlitlighet och lågt kontaktmotstånd krävs.
• Klämma eller bandavslutning:används ofta för skärmningsapplikationer för att upprätthålla 360-graders kontakt.

5) Miljö och korrosionsverklighet

• Fuktighet, saltexponering, industrikemikalier och olika metaller kan förändra hur "tillräckligt bra" ser ut.
• Om din utrustning bor utomhus eller nära saltluft, blir val av plätering och fogskydd icke förhandlingsbara.

Praktiska tabeller för storlek och matchning

Tabell 1: Matchande applikationsbehov till flätade röregenskaper

Tabell 2: Köparvänlig checklista för specificering av flätat kopparrör

Installations- och hanteringstips

Även den bästaFlätat kopparrörkan underprestera om det klipps, hanteras eller avslutas dåligt. Dessa fältvänliga tips minskar omarbete och misslyckanden:

• Förhindra fransning under skärning:använd en metod som håller trådarna inneslutna (tejplinda innan du skär, eller använd lämpliga verktyg).
• Lägg till en serviceslinga när rörelse finns:tillåt mjuka kurvor istället för snäva böjar vid avslutningspunkten.
• Skydda ändarna:värmekrymp, stövlar eller ärmar kan minska nötning och förhindra att herrelösa trådar sprids.
• Säkerställ rena passande ytor:ta bort oxidation eller skräp där klackar eller klämmor kommer i kontakt med metall.
• Tänk på olika metaller:om din hårdvara inte är kopparvänlig, överväg ytskyddsstrategier för att minska galvaniska problem.
• Vridmoment spelar roll:konsekvent fästning minskar mikrorörelser och stabiliserar kontaktmotstånd.

För avskärmande användningar, prioritera 360-graders kontakt: en fläta som bara berörs vid en liten punkt kan se installerad ut men ger inte konsekvent brusreducering. För högströmshoppare, fokusera på ändintegritet: robust crimpning eller konstruerade ändbehandlingar skapar vanligtvis den största tillförlitlighetsskillnaden.

Kvalitetschecklista innan du köper

Om du köper inFlätat kopparrörför kritisk utrustning vill du ha förutsägbar konduktivitet, konsekvent flätgeometri och stabila material. Använd denna checklista när du granskar prover eller leverantörsdokumentation:

• Materialkonsistens:bekräfta kopparkvalitet och finish matchar din miljö och fogningsmetod.
• Flätans enhetlighet:kontrollera för luckor, inkonsekventa val eller ojämn täckning längs längden.
• Dimensionsstabilitet:verifiera ID/OD under avslappnade och installerade förhållanden, speciellt om stretching är involverad.
• Avslutningssäkerhet (om monterad):inspektera krimpsymmetri, förväntningar på dragstyrka och slutförsegling.
• Förpackning och hantering:dålig förpackning kan deformera flätor eller orsaka kontaminering innan delen ens når din linje.

Arbetar med Dongguan Quande Electronics Co.,Ltd.

När du köper flätade ledare köper du inte bara koppar – du köper repeterbarhet: samma flättäthet, samma passform och samma avslutningsresultat varje gång din produktionslinje körs.Dongguan Quande Electronics Co.,Ltd.tillhandahållerFlätat kopparrörlösningar designade för applikationer där flexibilitet, konduktivitet och hållbarhet måste leva tillsammans i samma del.

Om du redan har en ritning eller ett äldre artikelnummer kan du vanligtvis snabbt översätta det till en tydlig specifikation. Om du inte gör det kan en praktisk spec fortfarande byggas från några få ingångar: var den är installerad, hur den rör sig, vad den ansluter till och vilken miljö den lever i. Det räcker ofta för att begränsa material, storleksintervall, och avsluta behandlingsalternativ utan att prova och missa köp.

FAQ

Nästa steg

Om din nuvarande installation lider av värme, vibrationer, täta ledningar eller opålitlig jordning,Flätat kopparrörär ofta den enklaste uppgraderingen som levererar en mätbar stabilitetshöjning. Den snabbaste vägen till ett korrekt val är att definiera dina installationsbegränsningar (utrymme, rörelse, temperatursvängning) och din avslutningsmetod. Därifrån brukar rätt material och flätkonstruktion bli uppenbara.
