Varför är kopparfläta den tysta lösningen för opålitlig jordning?
Abstrakt
Kopparfläta ser enkel ut - bara trådar vävda till ett flexibelt band - men den dyker upp på platser där "enkla" problem blir dyra snabbt: överhettade skenlänkar, jordningsband som spricker vid vibrationer, skärmningsvägar som går intermittent och batteri- eller inverterskarvar som lossnar efter några månader. Denna artikel bryter ner vadkopparflätafaktiskt gör, vilka vanliga misslyckanden det förhindrar och hur man väljer rätt fläta för din nuvarande, miljö och mekanisk stress. Du får också installationstips som minskar återuppringningar, en jämförelse med kabelskor och stela remmar och en FAQ som svarar de frågor som de flesta team bara ställer efter att något går fel.
Innehåll
- Vad är kopparfläta och var passar den?
- Kundens smärtpunkter kopparfläta löser
- Att välja rätt kopparfläta
- Dimensionering och prestanda
- Installationstips som förhindrar återuppringningar
- Vanliga misstag och hur man undviker dem
- Kopparfläta kontra alternativ
- Kvalitet och spårbarhet
- Ansökningar efter bransch
- FAQ
- Avslutning
Skissera
- Definiera kopparfläta i klartext och förklara varför flexibilitet är hela poängen.
- Kartlägg flätfördelarna till verkliga smärtpunkter: värme, vibrationer, korrosion och elektriskt brus.
- Tillhandahåll en urvalschecklista: plätering, vävning, storlek, avslutningsmetod och miljö.
- Dela installationsvanor som håller motståndet lågt och livslängden hög.
- Jämför kopparfläta med kablar, styva stänger och flätad hylsa.
- Avsluta med en köparvänlig kvalitetschecklista och ett tydligt nästa steg.
01Vad är kopparfläta och var passar den?

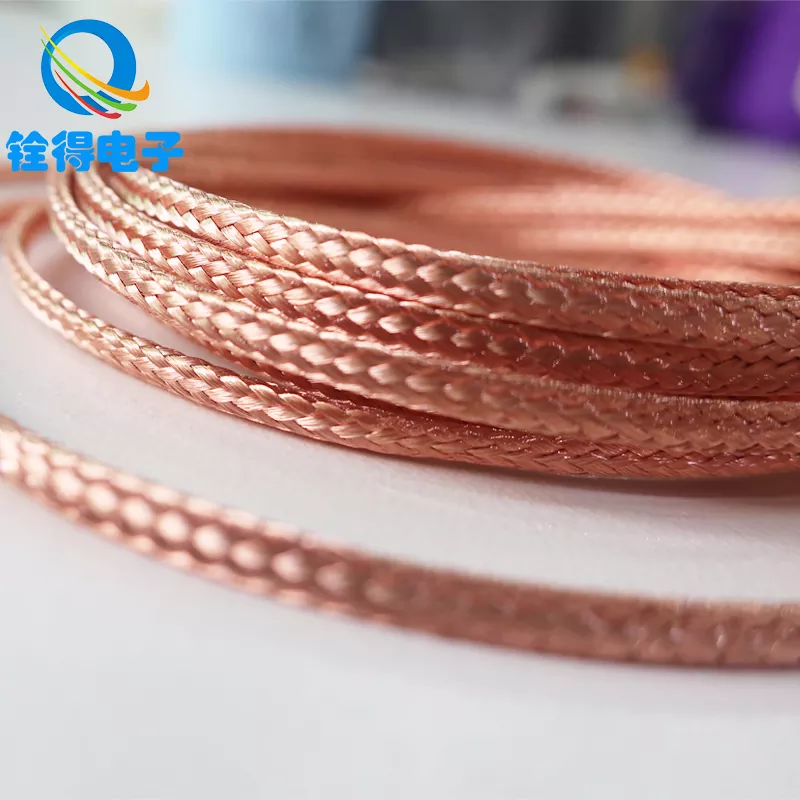

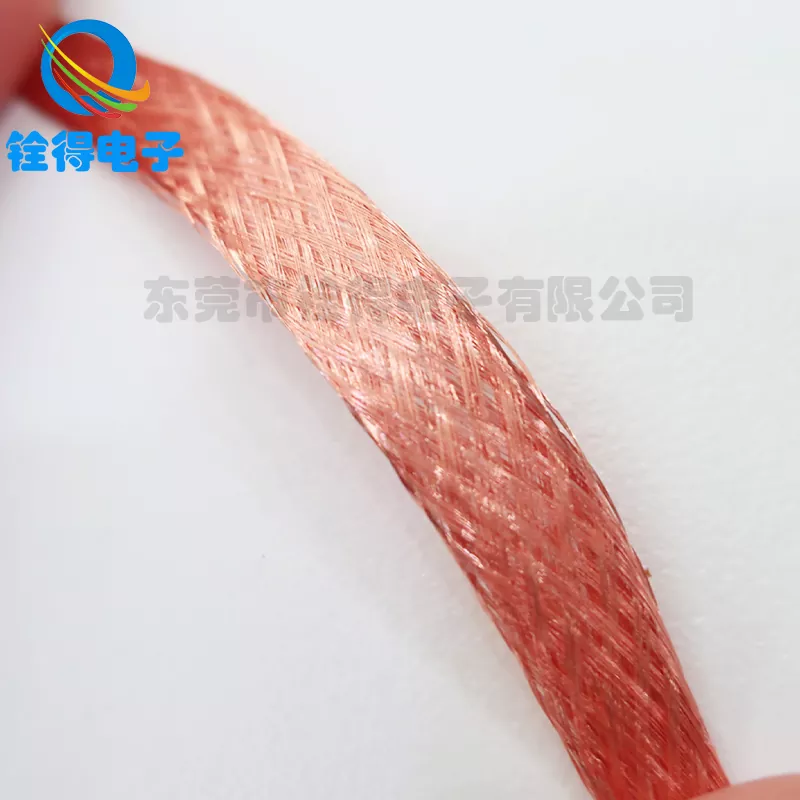

Kopparfläta är en vävd ledare gjord av många fina koppartrådar. Istället för att fungera som en styv stång beter den sig som en flexibel rem: den böjer sig lätt, absorberar rörelser och sprider elektrisk ström över en bred, låg profil.
Den flexibiliteten är inte en "trevlig att ha". Det är anledningen till att kopparfläta används i jordning, limning och högströmslänkar där vibrationer, termisk expansion, dörr/gångjärnsrörelse eller upprepad serviceåtkomst skulle trötta ut en stel kontakt. Med andra ord: om din anslutningspunkt rör sig ens lite, kan kopparfläta hålla elektrisk kontinuitet utan att spricka, lossna eller koncentrera spänningen på en bult.
Tumregel:Om din nuvarande väg behöver överleva rörelse, är kopparfläta ofta det enklaste sättet att göra den vägen både ledande och hållbar.
02Kundens smärtpunkter kopparfläta löser
1) "Vår jordningsrem går sönder efter vibrationer."
Flätor fördelar böjning över tusentals mikrotrådar. Det betyder att remmen kan böjas upprepade gånger utan en enda hård "gångjärnspunkt" som spricker. I fordon, generatorer, ställverksdörrar och roterande utrustning är detta ofta skillnaden mellan ett band som håller i veckor och ett som håller i åratal.
2) "Vi ser hot spots vid leden, men vridmomentet är korrekt."
Värme kommer vanligtvis från motstånd, och motstånd kommer ofta från dålig ytkontakt, oxidation eller en kontakt som inte sitter platt under belastning. Kopparfläta kan minska värmen genom att tillhandahålla en bred kontaktyta och genom att tolerera en liten snedställning utan att "fjädra" bort från den passande ytan.
3) "Signalljud och störningar dödar vår stabilitet."
Mark och bindningsvägar påverkar bullerprestandan mer än de flesta team vill erkänna. En stabil, lågimpedansbindning kan minska flytande potentialer och hjälpa skärmning att göra sitt jobb. Flätade remmar används vanligtvis för att fästa höljen, dörrar, ställningar och paneler så att sköldbanan förblir kontinuerlig över tiden.
4) "Korrosion gör våra förbindelser oförutsägbara."
I fuktiga eller industriella miljöer kan bar koppar oxidera. Pläterade alternativ (vanligtvis förtennad koppar) kan förbättra korrosionsbeständigheten och lödbarheten, speciellt när underhållsintervallerna är långa eller utrustningen står utomhus.
03Att välja rätt kopparfläta
De flesta köpmisstag sker för att folk väljer kopparfläta som om det är en generisk vara. Det är det inte. Den "rätta" flätan är den som matchar din elbehovochdin mekaniska verklighet.
Använd den här urvalschecklistan innan du begär en offert:
- Ström och arbetscykel:kontinuerliga kontra korta skurar, och hur ofta toppar inträffar.
- Temperaturhöjningsgränser:vad som är acceptabelt nära isolering, plast eller känsliga sensorer.
- Miljö:ren, fuktig, salt, oljig, kemisk eller utomhus UV-exponering inomhus.
- Rörelseprofil:konstant vibration, tillfällig böjning, gångjärnsrörelse eller endast termisk expansion.
- Uppsägningsmetod:krimpade klackar, svetsade ändar, pressade handflator eller lödda anslutningar.
- Monteringsgeometri:bultstorlek, avstånd, böjradie och spel.
- Materialparning:koppar-till-aluminium eller koppar-till-stål-gränssnitt behöver ofta extra uppmärksamhet.
04Dimensionering och prestanda
Människor älskar att be om ett enda "amp-betyg", men verklig prestanda beror på flera faktorer: flätningstvärsnittsarea, antal strängar, vävtäthet, luftflöde, monteringstryck och temperaturgränser runt kontakten. Det är därför två flätor som ser likadana ut kan bete sig väldigt olika i fält.
Vad som faktiskt spelar roll när man dimensionerar kopparfläta:
- Tvärsnittsarea:mer koppar betyder vanligtvis lägre motstånd och mindre värme.
- Kontaktkvalitet vid uppsägningar:en bra fläta med dålig ändkoppling är fortfarande en dålig montering.
- Längd:längre remmar ger motstånd; håll körningarna så korta som möjligt utan att tvinga fram snäva böjar.
- Flexlivslängd:för rörliga fogar, prioritera en konstruktion som tål upprepade böjningar.
- Ytans skick:plätering och renlighet påverkar långsiktig stabilitet.
| Beslutspunkt | Typiska alternativ | När ska man välja det | Vanlig fallgrop |
|---|---|---|---|
| Ytfinish | Bar koppar / Förtennad koppar | Använd konserverad där fukt, saltdimma eller lödning är inblandad | Förutsatt att bar koppar förblir lågmotstånd utomhus |
| Formfaktor | Platt fläta / Rund fläta | Platt för limning av remmar och låg profil; runda där dirigeringen är snäv | Att välja rund för en dörrbindning och skapa en styv gångjärnsspets |
| Vävdensitet | Löst / Medium / Tight | Lösare kan flexa bättre; tajtare kan hålla formen och minska fastsättning | Alltför tät fläta i högvibrerande leder → trötthet i ändarna |
| Uppsägningsstil | Crimp / Svets / Pressad handflata | Svetsade/pressade handflator för stabila, lågmotståndskraftiga slutar i krävande arbetsuppgifter | Förlitar sig på "handlödda" ändar för högströms industrilänkar |
05Installationstips som förhindrar återuppringningar
Många "flätningsfel" är verkligen installationsfel. Här är vanorna som gör att kopparflätan fungerar som du förväntade dig.
- Förbered parningsytan:ta bort färg, oxidation och föroreningar där remmen landar. Ren metall-till-metall-kontakt är baslinjen.
- Använd rätt hårdvarustaplar:platt bricka för täckning, fjäderbricka där det behövs, och undvik mjuk hårdvara som slappnar av under värme.
- Respektera böjradie:böj inte remmen nära avslutningen. Om den måste böjas, låt den göra det gradvis.
- Rutt för rörelse:om en dörr svänger, tillåt en slät slinga snarare än en snäv båge som koncentrerar stress.
- Styr galvaniska gränssnitt:Om du binder kopparfläta till aluminium, överväg kompatibla plätering, ytbehandling eller barriärlösningar.
- Verifiera efter termisk cykling:i system med hög ström, kontrollera ett prov igen efter uppvärmning och nedkylning för att bekräfta stabiliteten.
06Vanliga misstag och hur man undviker dem
Misstag:Att köpa "den billigaste flätan" och anta att alla flätor är likadana.
Fixera:Specificera konstruktion, plätering, avslutningsmetod och en grundläggande inspektionsstandard för varje batch.
Misstag:Förkorta remmen så att den är under spänning.
Fixera:Ge den tillräckligt lång för att flexa naturligt. En avslappnad rem lever längre och håller sig mer stabil.
Misstag:Ignorerar slutanslutningen.
Fixera:Behandla uppsägningar som en del av produkten. "Slutet" är ofta där motstånd och värme börjar.
Misstag:Monteras på målade eller smutsiga ytor.
Fixera:Om ytan inte är ledande kan flätan inte göra magi. Ren kontakt är inte förhandlingsbar.
07Kopparfläta kontra alternativ
Kopparfläta är inte alltid det rätta svaret, men det är ofta det mest förlåtande.
| Alternativ | Styrka | Svaghet | Bästa användningen |
|---|---|---|---|
| Kopparflätboch | Klarar rörelse, bred kontakt, pålitlig limning | Behöver bra avslutning och rena ytor | Dörrar, paneler, vibrationszoner, flexibel jordning |
| Standardkabel med klackar | Enkel inköp, bekant installation | Kan tröttna nära luggen; skrymmande rutt; mindre "platt" kontakt | Statiska förbindelser med måttlig rörelse |
| Styv kopparstång/rem | Mycket lågt motstånd, stabil geometri | Tål inte vibrationer eller upprepad böjning | Fasta bussförbindelser, stabila kapslingar |
| Avskärmande fläthylsa | Perfekt för kabelskärmning | Inte en robust kraft-/jordrem i sig | EMI-skärmning på kablar, inte bindningsboch |
08Kvalitet och spårbarhet
Om kopparfläta går in i utrustning som inte har råd med stillestånd, behandla leverantörsval som ett tillförlitlighetsbeslut, inte bara ett prisbeslut. Leta efter konsistens: stabil väv, kontrollerade material och förutsägbara avslutningar.
På Dongguan Quande Electronics Co., Ltd., team stöder vanligtvis kopparflätningstillämpningar över behov av jordning, bindning och ledande sammankoppling, med uppmärksamhet på praktiska detaljer som köpare bryr sig om: repeterbar konstruktion, ytbehandlingsalternativ anpassade till miljön och monteringar som passar verkliga installationsbegränsningar.
Frågor värda att ställa till någon leverantör:
- Kan du ge detaljer om flätkonstruktion (antal strängar, flätstil, nominellt tvärsnitt)?
- Vilka pläterings-/finishalternativ finns tillgängliga för korrosionsbeständighet?
- Hur görs uppsägningar och hur kontrolleras slutkvaliteten?
- Vilken batchidentifiering eller spårbarhet är tillgänglig om ett fältproblem uppstår?
- Kan du hjälpa till att rekommendera en bandgeometri för en dörrsving, vibrationszon eller termisk expansionsfog?
09Ansökningar efter bransch
Kraft och energi
- Batteriställ och jordning av växelriktaren
- Ställverksdörrlimning och paneljordning
- Högströms flexibla länkar där termisk cykling är frekvent
Industriell automation
- Maskinkapslingar och skåpförboch
- Robotik och rörliga sammansättningar
- Markvägar för drivningar och kontroller känsliga för buller
Transport
- Jordningsband för fordonschassi
- Motor-till-ram-bindningar som överlever vibrationer
- Järnvägs och marina bindningspunkter i tuffa miljöer
Telekom och elektronik
- Rackbindning och kontinuitet i kapslingen
- Avskärma jordningsvägar för stabil prestanda
- Servicebara anslutningar som inte försämras efter upprepad åtkomst
10FAQ
Vad är skillnaden mellan bar och konserverad kopparfläta?
Bar koppar erbjuder utmärkt ledningsförmåga, men den kan oxidera lättare i fuktiga eller korrosiva miljöer. Förtennad kopparfläta lägger till ett skyddande lager som vanligtvis förbättrar korrosionsbeständigheten och gör lödning lättare i många sammansättningar.
Minskar kopparfläta elektriskt brus?
Det kan hjälpa när buller är relaterat till dålig bindning eller inkonsekventa jordningsvägar. En stabil, lågimpedansbindning stöder höljets kontinuitet och kan minska flytande potentialer som bidrar till interferens. Det är inte ett magiskt filter, men det är ofta en viktig del av en ren jordningsstrategi.
Varför blir min rem varm även när flätan ser tjock ut?
Värmen börjar ofta i ändarna. Dålig ytförberedelse, oxidation, lös hårdvara eller avslutningar av låg kvalitet kan ge tillräckligt motstånd för att skapa hot spots. Verifiera metall-till-metall-kontakt, avslutningsintegritet och installationsmomentstrategi – granska sedan bandets längd och dragning.
Hur länge ska en jordningsrem av kopparfläta hålla?
Livslängden beror på rörelsens svårighetsgrad, miljö och installationskvalitet. Under milda förhållanden kan den hålla i flera år. Vid hög vibration eller korrosiv drift blir korrekt plätering, korrekt routing och robusta avslutningar skillnaden mellan "kortlivad förbrukningsvara" och "ställ-och-glöm".
Kan kopparfläta ersätta en styv samlingsskeneslänk?
Ibland. Om målet är flexibilitet (termisk expansion, vibration, serviceåtkomst) är fläta en stark kandidat. Om anslutningen är helt statisk och du behöver maximal styvhet kan en samlingsskena vara lämpligare. Många system använder båda: samlingsskena för fasta körningar, fläta för rörelsepunkter.
11Avslutning
Den bästa kopparflätan är den du aldrig behöver tänka på igen: den går svalt, förblir kontinuerlig genom vibrationer och håller din jordning och bindning stabil även efter månader av termisk cykling och tillgång till service. Om du har att göra med heta leder, intermittent kontinuitet eller bullrig utrustning som "borde vara bra", kopparfläta är ofta det renaste sättet att ta bort den mekaniska påfrestningen från det elektriska problemet.
Om du vill ha hjälp med att välja en kopparflätakonstruktion, avslutningsstil eller bandgeometri som matchar dina verkliga driftsförhållanden, nå ut tillDongguan Quande Electronics Co., Ltd.ochkontakta ossmed din nuvarande, miljö och monteringsdetaljer – ditt framtida jag kommer att tacka dig.
