Varför kopparflätade trådar betyder mer än du tror?

Abstrakt

Kopparflätade trådarser enkla ut – många små trådar vävda till en platt eller rörformad fläta – men de sitter i skärningspunkten mellan elektrisk prestanda och mekanisk verklighet. Om du någonsin har sett ett jordningsband knäppa efter månader av vibrationer, sett ett skåp bli varmt vid bindningspunkten, eller jagade intermittenta EMI-problem som "försvinner" under inspektionen, ligger grundorsaken ofta i flätvalet, termineringsmetod och ytkontaktkvalitet.

I den här guiden får du lära dig vad som skiljer flätad koppar från solida ledare, hur du matchar flätkonstruktionen till ditt användningsfall, vad du ska begära vid upphandling (så att du inte gissar) och hur du undviker de vanligaste installationsmisstagen som gör en bra fläta till en dålig anslutning.

Innehållsförteckning

Skissera

1. Översätt verkliga smärtpunkter till flätningskrav
2. Förstå flätstrukturen och varför den beter sig annorlunda än massiv tråd
3. Välj plätering, geometri och avslutning baserat på miljö och rörelse
4. Använd en enkel spec-checklista för att minska antalet leverantörer fram och tillbaka
5. Installera korrekt för att hålla motståndet lågt och tillförlitligheten hög

Vilka problem löser Copper Braided Wires?

De flesta köpare börjar inte med att tänka "jag behöverKopparflätade trådar.” De börjar med ett problem:

• Vibrationer och rörelser:Fasta ledare utmattning. Flätor böjer och fördelar belastningen över många trådar.
• Jordnings- och bindningssäkerhet:En fläta kan skapa en lågimpedansbana när den installeras och avslutas på rätt sätt.
• Hot spots vid anslutningspunkter:Dålig kontaktyta, felaktig lugg/krympning eller underdimensionerad fläta kan koncentrera värmen.
• EMI och brusproblem:I vissa jordnings-/bindnings- och skärmningssammanhang hjälper flätor att hantera högfrekventa interferensvägar.
• Frätande eller fuktiga miljöer:Fel ytfinish kan oxidera, öka motståndet och orsaka intermittenta fel.
• Upphandlingsförvirring:"Fläta bredd" enbart definierar inte prestanda; konstruktion och uppsägning spelar lika stor roll.

Vad är kopparflätade trådar och hur är de byggda?

Kopparflätade trådarär vävda av flera fina koppartrådar. Den strukturen skapar två praktiska fördelar:flexibilitet(flätan rör sig utan att koncentrera stress vid en punkt) ochredundans(många trådar delar ström och belastning).

Men "fläta" är inte en sak. Här är kärnkonstruktionsvariablerna som ändrar prestanda:

• Tråddiameter och antal:Finare trådar böjer i allmänhet bättre; fler trådar kan dela ström och förbättra hållbarheten.
• Flätmönster och täckning:Tätare flätor håller ofta formen och kontakten bättre; lösare flätor kan vara mer flexibla men kan vara mindre robusta mekaniskt.

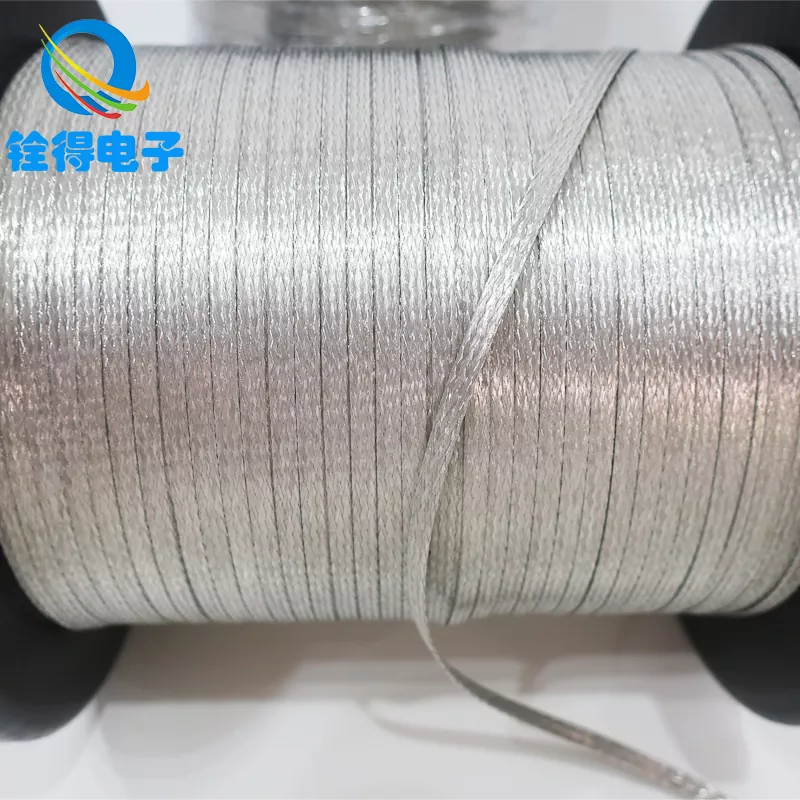

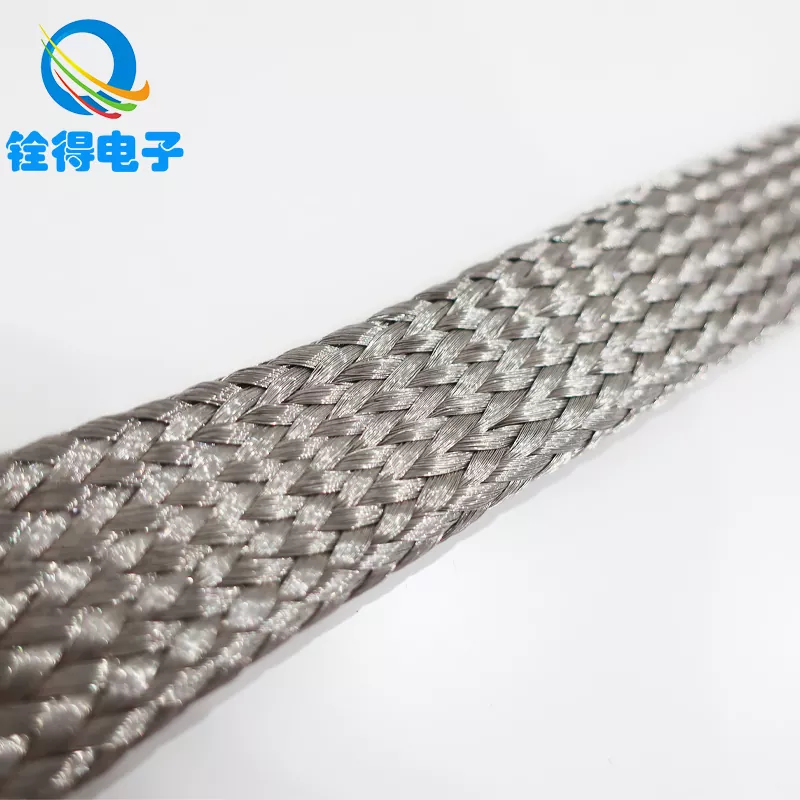

• Form:Platta flätor är vanliga för jordningsband; rörformade flätor kan användas som hylsor eller expanderbar skärmning i vissa konstruktioner.
• Ytfinish:Tillval av ren koppar eller pläterad (ofta valt med hänsyn till korrosionsbeständighet och lödbarhet).
• Uppsägningsmetod:Krympning, svetsning, lödning eller bultade klämgränssnitt – det är här många misslyckanden uppstår.

Tips: Om din leverantör bara frågar efter "bredd" och "längd" är du förmodligen på väg mot förväntningar som inte matchar varandra. En bra leverantör kommer att diskutera miljö, rörelse och uppsägning.

Var ska du använda dem (och var ska du inte)?

Kopparflätade trådarväljs vanligtvis när anslutningen måste bära ström (eller tillhandahålla en lågimpedansbindningsväg) samtidigt som den också hantera rörelse eller vibration.

Hur man väljer rätt fläta

Om du vill ha ett upphandlingsvänligt sätt att specKopparflätade trådar, använd den här steg-för-steg-checklistan. Det förvandlar röriga symtom till tydliga krav.

• Definiera jobbet:jordnings-/bindningsrem, flexibel kontakt, skärmhylsa eller strömförande länk.
• Beräkna elbehov:aktuell nivå, arbetscykel och acceptabel temperaturökning (undvik att gissa – använd dina systemdata).
• Beskriv den mekaniska verkligheten:konstanta vibrationer, enstaka böjningar, gångjärnsrörelser eller termiska expansionscykler.
• Välj form:platt fläta för remmar och limning, rörformig fläta för hylsa eller expanderbar täckning i vissa sammansättningar.
• Välj ytfinish för miljön:fuktig/salt luft, industriångor eller rent skåp inomhus.
• Uppsägningsdetaljer för lås:klacktyp, bultstorlek, hålavstånd, krymp-/svetsprocess och om ändarna behöver förtennas eller hylsor.
• Planskydd:nötningshylsor, isoleringsskikt eller dragavlastning om flätan kan skava på vassa kanter.

Jämförelsetabell för vanliga flätalternativ

Nedan finns en praktisk jämförelse som du kan kopiera till en offertförfrågan. Den fokuserar på vad som förändras i den verkliga världen, inte bara vad som ser annorlunda ut i en katalog.

Proffstips: När du jämför leverantörer, be dem att ange konstruktionsdetaljer (tråddiameter/antal, flättäckning och avslutningsspecifikation). "Ekvivalent bredd" är inte likvärdig prestanda.

Kvalitetskontroller och dokumentation köpare bör be om

Om ditt projekt är känsligt – kraftelektronik, industriell utrustning, järnväg, EV-delsystem eller någon säkerhetskritisk markbana – behandlaKopparflätade trådarsom en komponent, inte en vara. Här är en ren QA-förfrågningslista som fungerar utan att överväldiga din leverantör:

• Inkommande materialkontroll:beskrivning av kopparkvalitet, beskrivning av plätering (om tillämpligt) och partispårbarhet
• Elektrisk verifiering:metod för kontroll av motstånd/kontinuitet och acceptanskriterier (per längd eller per montering)
• Uppsägningsvalidering:krymphöjd/breddposter (om krympt), dragtestmetoden och visuell inspektionsstandard
• Dimensionell kontroll:bredd/tjocklekstolerans, hålavståndstolerans (om monterad med klackar)
• Överensstämmelsedokument:CoC/CoA efter behov, och miljööverensstämmelser som begärs av din marknad
• Förpackning och hantering:skydd mot veck, kontaminering och oxidation under transport/lagring

Installation bästa praxis som förhindrar fel

Även den bästaKopparflätade trådarkan misslyckas om den installeras som en eftertanke. Dessa är misstagen som orsakar intermittenta fel, uppvärmning eller tidigt mekaniskt fel:

• Smutsiga kontaktytor:Färg, oxidation eller olja ökar motståndet. Förbered metall-till-metall-gränssnittet.
• Understor kontaktyta:En liten bricka på en bred fläta kan skapa en hot spot. Använd lämplig hårdvara för full kontakt.
• Skarpa kurvor nära avslutningar:Böjning precis vid öronen koncentrerar belastningen – lämna en mild övergång och avlastning.
• Löst vridmoment över tid:Vibrationer kan slappna av lederna. Använd låsmetoder som är lämpliga för din design och kontrollera om underhållscyklerna.
• Nötningsexponering:Om flätan skaver på en kant, lägg till en skyddshylsa eller dra om den.
• Felaktig vägplanering:Håll remmarna korta när det är möjligt och undvik onödiga öglor som tillför impedans.

Om ditt felläge är "det fungerade under driftsättningen men misslyckas senare", behandla installationsgränssnittet (ytförberedelse + vridmoment + hårdvara + dragavlastning) som en del av den elektriska designen.

Arbetar med Dongguan Quande Electronics Co., Ltd.

Om du köperKopparflätade trådarför jordningsband, bindningslänkar eller flexibla anslutningar är den snabbaste vägen till ett tillförlitligt resultat en leverantör som talar både "teknik" och "upphandling".Dongguan Quande Electronics Co., Ltd.positionerar sina flätade kopparprodukter kring praktiska byggbehov: konfigurerbara dimensioner, applikationsdrivna flätval och monteringsalternativ som passar verkliga installationsbegränsningar.

När du kontaktar dig får du bättre rekommendationer (och färre ändringar) om du delar tre saker i förväg:

• Din ansökan:användning av jordrem, flexibel anslutning, bindningsrem eller ärmliknande flätning
• Din miljö:inomhusskåp, fuktig växt, kustluft, vibrationsnivå
• Din uppsägningsplan:bultstorlek/hålavstånd, klacktyp och om du behöver förmonterade gavlar

FAQ

F: Är kopparflätade ledningar bättre än solida ledningar för jordning?

Ofta ja för remmar och bindningar som rör sig eller vibrerar. Flätans flexibilitet hjälper till att förhindra utmattning och håller anslutningen stabil - förutsatt att avslutnings- och kontaktytor görs korrekt.

F: Ska jag välja bar koppar eller förtennad kopparfläta?

Bar koppar kan vara kostnadseffektivt i kontrollerade miljöer. I fuktiga eller lätt korrosiva miljöer väljs vanligtvis en pläterad yta för att bibehålla ett stabilt ytbeteende över tiden. Det bästa valet beror på exponering, underhållscykler och avslutningsmetod.

F: Vad är viktigare: flätbredd eller flätkonstruktion?

Konstruktion spelar minst lika stor roll som bredd. Antal strängar/diameter, vävtäthet och avslutningskvalitet avgör ofta hållbarhet och motståndsstabilitet i den verkliga världen.

F: Varför värms jordningsbanden upp?

Uppvärmning pekar vanligtvis på motstånd i fogen - dålig ytförberedelse, liten kontaktyta, löst vridmoment eller felaktig hårdvara. Flätan kan vara bra; gränssnittet är boven.

F: Vad ska jag inkludera i en offertförfrågan för kopparflätade trådar?

Inkludera applikation, längd, bredd/tjockleksområde (eller måltvärsnitt), miljö, beskrivning av rörelse/vibrationer, avslutningsdetaljer (hålstorlek/avstånd, klackar) och all nödvändig dokumentation.

Avslutande tankar

UppköpKopparflätade trådarblir lätt när du slutar behandla dem som "bara koppar" och börjar behandla dem som ett fungerande gränssnitt mellan elektricitet och rörelse. Definiera miljön, lås avslutningen, verifiera kvaliteten och installera med respekt för kontaktfysik – så slipper du den dyraste typen av misslyckande: det intermittenta.
