Hur kan kopparfläta förbättra jordning och EMI-kontroll?

Abstrakt

Kopparflätaär en av de där "små delarna" som tyst avgör om ett system känns stensäkert eller blir en mysterielåda av brus, värme och intermittenta fel. Om du någonsin har hanterat ett jordband som går varmt, ett skåp som surrar av störningar eller en flexibel anslutning som fortsätter att spricka vid värsta möjliga tidpunkt, den här guiden är för dig. Vi kommer att dela upp vad Copper Braid faktiskt gör, varför det misslyckas i riktiga installationer och hur man väljer, avslutar och underhåller det så att jordning och skärmning förblir stabila under lång tid.

Innehållsförteckning

• Skissera
• Den verkliga smärtpoängen kopparfläta löser
• Vad kopparfläta är (och vad det inte är)
• Hur man väljer kopparfläta utan att gissa
• Snabbvalstabell
• Uppsägning och installation som inte misslyckas
• Praktiska kontroller och verifiering
• Vanliga misstag och enkla korrigeringar
• Typiska användningsfall och matchande av rätt fläta
• FAQ
• Nästa steg

Skissera

1. Identifiera smärtpunkten: värme, vibrationströtthet, buller, korrosion eller utrymmesbegränsningar
2. Bekräfta jobbtypen: jordningsband, limning, skärmhylsa eller flexibel kontakt
3. Välj flättyp: platt vs rörformig, nakna vs konserverade, fina vs grova trådar
4. Dimensionera den med syfte: tvärsnittsarea, längd och tillåten temperaturökning
5. Avsluta korrekt: krympa, svetsa/löda eller löda (endast när det är lämpligt)
6. Verifiera i fält: motstånd, temperatur och "vicktest" under belastning

Den verkliga smärtpoängen kopparfläta löser

Folk "vill ha" kopparfläta sällan. Vad de vill är att problemet ska sluta hända. Här är de bästa smärtpunkterna Copper Braid är byggd för att ta itu med:

• Intermittent jordningorsakas av vibrationer, dörrrörelser eller termisk expansion
• EMI-problemsom instabila signaler, brusiga sensorer eller compliance-huvudvärk
• Hot spotsvid flexibla byglar där en solid kabel inte kan överleva upprepade rörelser
• Korrosionvid utsatta bindningspunkter, särskilt i fuktiga eller salta miljöer
• Utrymmesbegränsningardär en rund kabel är för styv eller för skrymmande för att dras säkert

Den viktigaste fördelen är flexibilitet. Copper Braid sprider böjspänning över många fina trådar, vilket hjälper den att tolerera rörelse bättre än en stel ledare. Den kan också ge en bred kontaktyta för limning och skärmning - när den är korrekt installerad.

Vad kopparfläta är (och vad det inte är)

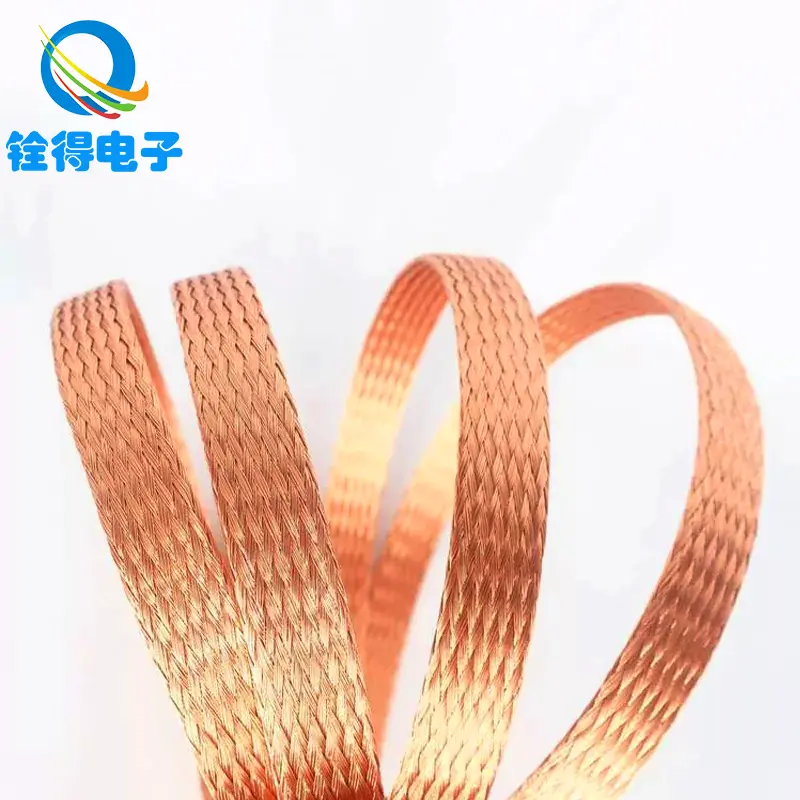

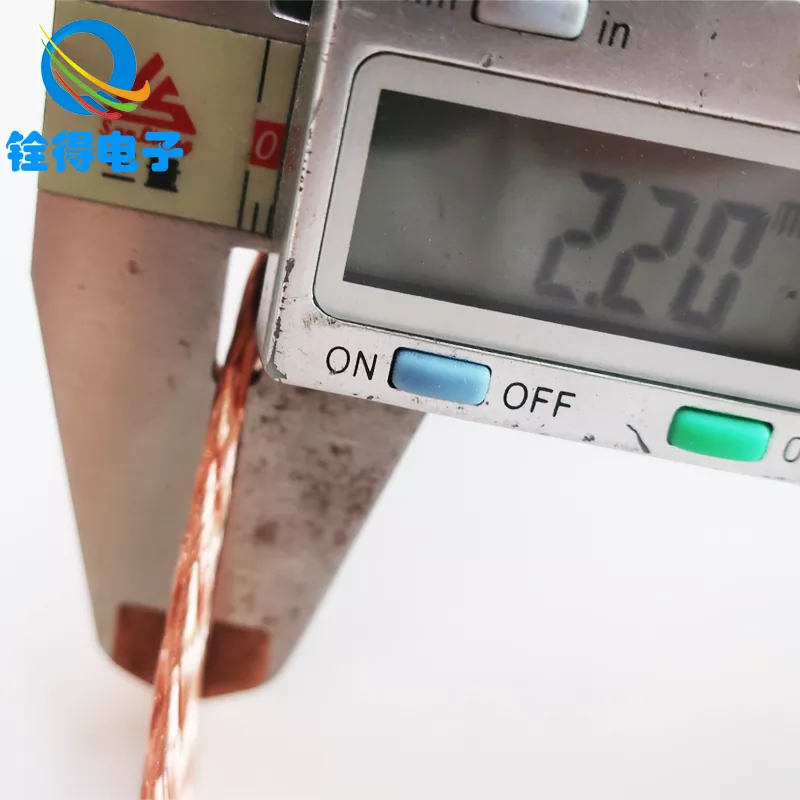

Kopparfläta är en vävd ledare gjord av många koppartrådar. Den kan tillverkas som enplatt fläta(vanligt för jordningsband) eller arörformig fläta(används ofta som skärmhylsa över kablar).

Vad den är bra på:

• Flexibel bindningmellan rörliga delar (dörrar, lock, motorramar, avtagbara paneler)
• Lågimpedansvägarvid högre frekvenser när geometri och avslutningar är optimerade
• Mekanisk hållbarhetjämfört med en enda solid ledare i upprepad flex

Vad det inte är:

• En magisk lösning för dåliga jordningslayouter (långa slingor och slarviga bindningar orsakar fortfarande problem)
• Ett substitut för rätt ledarstorlek (för liten kommer fortfarande att värmas upp)
• Immun mot dåliga uppsägningar (de flesta "flätningsfel" är uppsägningsfel)

I praktiska inköp ser du oftabar kopparochförtennad koppar. Konserverad koppar är populärt när det är motståndskraftigt mot oxidation och lättare lödbarhet är prioriterade. Bar koppar kan vara ett starkt val för kontrollerade, torra interiörer där maximal ledningsförmåga och kostnadseffektivitet spelar roll.

Många ingenjörer och inköpare arbetar med tillverkare som t.exDongguan Quande Electronics Co.,Ltd. när de behöver Copper Braid-alternativ skräddarsydda för jordningsband, skärmhylsor eller anpassade flexibla kontakter för olika installationsverkligheter.

Hur man väljer kopparfläta utan att gissa

Att välja Copper Braid är enklast när du slutar tänka i "fläta = fläta" och istället bestämmer dig utifrån jobbet den måste överleva. Använd denna checklista:

• 1) Ström- och temperaturökning:Om flätan bär ström (inte bara bindning), dimensionera den så att den inte blir varm. Uppvärmning visar sig vanligtvis först vid avslutningar, sedan längs flätan. Om du är osäker, välj ett större tvärsnitt eller parallella flera flätor.
• 2) Flex livslängd och rörelsemönster:En rem som böjs 10 gånger om dagen skiljer sig från en som vibrerar kontinuerligt. För frekvent böjning, föredra finare trådar och tillräckligt slack. Undvik skarpa kurvor och "gångjärnspunkter".
• 3) Miljö:Fukt, saltdimma, kemiska ångor och utomhusexponering pressar dig mot förtennad koppar och skyddade limytor. Om olika metaller är inblandade (till exempel kopparfläta bunden till aluminium), planera för korrosionskontroll med rätt hårdvara och ytförberedelser.
• 4) Geometri och längd:Kortare är vanligtvis bättre för prestanda. Håll flätan så kort som möjligt medan du fortfarande tillåter rörelse. Breda, platta flätor kan förbättra bindningsytan och minska induktiva effekter jämfört med en lång, tunn ledning.
• 5) Uppsägningsmetod:Bestäm tidigt: krympa, svetsa/löda eller löda. Detta avgör vilken flätkonstruktion och plätering som är meningsfull. (Och ja, uppsägningar betyder mer än de flesta vill erkänna.)

Snabbvalstabell

Uppsägning och installation som inte misslyckas

Om Copper Braid "mystiskt" misslyckas beror det vanligtvis på att uppsägningen behandlades som en eftertanke. Så här får du anslutningen att bestå:

• Ytförberedelse:Rena, blanka metallkontaktytor slår "åtdragande hårdare". Ta bort färg/oxid där limning krävs, och skydda fogen efteråt vid behov.
• Crimpning gjort rätt:Använd rätt klack och formprofil för flätans tjocklek och bredd. En dålig crimp skapar högt motstånd och värme. En bra crimp blir mekaniskt stabil och elektriskt konsekvent.
• Svets-/lödningsalternativ:För krävande applikationer (hög ström eller hårda vibrationer), kan svetsade eller lödda avslutningar överträffa lödning genom att minimera krypning och termisk utmattning. Detta beror på din monteringsprocess och material.
• Lödning med försiktighet:Löd kan transportera upp flätan och förvandla en flexibel rem till en styv "stressförhöjare" som snäpper i kanten av den lödda zonen. Om lödning krävs, håll uppsugningen kontrollerad och ge dragavlastning.
• Dragavlastning och routing:Ge flätan en mjuk kurva. Undvik skarpa veck. Förhindra att flätan skaver på kanter. Om flätan rör sig ska den röra sig smidigt – inte skrapa, böja eller piska.

En enkel regel: flätan ska vara det flexibla elementet, inte avslutningspunkten. Om din led blir gångjärnet kommer du att få utmattningssprickor och motståndstillväxt.

Praktiska kontroller och verifiering

Du behöver inte ett labb för att bekräfta om Copper Braid gör sitt jobb. Dessa praktiska kontroller fångar de flesta problem tidigt:

• Motståndskontroll (baslinje):Mät fog-till-fog-motstånd efter installation, kontrollera sedan igen efter vibration eller termisk cykling.
• Temperaturkontroll (under belastning):Om flätan har ström, kör systemet och leta efter heta fläckar vid klackar och kontaktytor.
• Visuell inspektion:Leta efter mörkare, grönaktig oxidation, trasiga trådar eller lossad hårdvara.
• Vickningstest:Med strömavstängning och säkra procedurer följt, böj försiktigt enheten och se om fogen känns mekaniskt stabil.

Om motståndet kryper uppåt med tiden, behandla det som en tidig varning. Flätan "misslyckas plötsligt" - den försämras tills systemet blir opålitligt.

Vanliga misstag och enkla korrigeringar

• Misstag:Använd en fläta som är för smal eftersom den "passar".
  Fixera:Storlek för ström och arbetscykel. Om utrymmet är trångt, överväg flera flätor parallella eller en annan geometri.
• Misstag:Överlödning och förvandling av flätan till en styv stång.
  Fixera:Föredrar krympning eller kontrollerade avslutningsmetoder och lägg till dragavlastning.
• Misstag:Limning på färg, oxid eller förorenade ytor.
  Fixera:Förbered ytan ordentligt och skydda den efter montering vid behov.
• Misstag:Långa, ögla flätade löpningar som fungerar som antenner.
  Fixera:Håll den kort, direkt och mekaniskt stödd.
• Misstag:Ignorera korrosion vid olika metallförband.
  Fixera:Använd lämplig hårdvara, beläggningar och fogskydd anpassade för miljön.

Typiska användningsfall och matchande av rätt fläta

Kopparfläta dyker upp i många branscher eftersom det löser en specifik kombination av elektriska och mekaniska behov. Här är vanliga användningsfall och vad du ska prioritera:

• Styrskåp och kapslingar:Prioritera pålitlig limning av dörrar och avtagbara paneler. Platta kopparflätningsband med robusta klackar är vanliga.
• Automation och robotik:Prioritera flexlivslängd och avlastning. Rörelsecykler straffar dålig routing mer än de flesta förväntar sig.
• Kraftelektronik (växelriktare, frekvensomriktare, UPS):Prioritera strömkapacitet och termisk stabilitet. Verifiera temperaturen under verklig driftsbelastning.
• Kabelskyddshylsor:Prioritera konsekvent täckning och korrekt avslutningsteknik. En bra hylsa med dålig ändkoppling ger inte konsekventa resultat.
• Telekom och instrumentering:Prioritera lågbrusbindning och stabila anslutningar som inte glider över tiden.

När du köper Copper Braid kommer de mest hjälpsamma leverantörerna att fråga om miljö, rörelse, ström och avslutningsmetod – eftersom dessa detaljer avgör om flätan kommer att fungera som en långsiktig lösning eller ett återkommande underhållsobjekt.

FAQ

1) Är konserverad kopparfläta alltid bättre än bar koppar?

Inte alltid. Tinned Copper Braid är utmärkt för korrosionsbeständighet och kan vara lättare att arbeta med vid vissa monteringsmetoder. Bar koppar kan vara idealiskt i rena, torra miljöer där oxidationsrisken är låg och maximal ledningsförmåga är prioritet.

2) Varför blir min kopparfläta varm i ändarna?

Heta ändar pekar vanligtvis på högt motstånd vid avslutningen: dålig krympning, förorenade ytor, lös hårdvara eller en skarv som är för liten för strömmen. Fixa avslutningen först innan du skyller på flätan.

3) Kan Copper Braid ersätta en vanlig jordledning?

Kopparfläta är bäst när du behöver flexibilitet, bred bindningsområde eller en robust rem som överlever rörelse. För statiska, skyddade körningar kan en standardledare vara enklare. Många system använder båda – var och en där det är meningsfullt.

4) Hur kort ska en jordningsfläta vara?

Så kort som praktiskt samtidigt som den tillåter rörelse och säker färdväg. Extra längd kan lägga till oönskad ögleyta och mekanisk floppighet. En mjuk kurva är bättre än en lång slinga.

5) Vilket är det största installationsmisstaget med Copper Braid?

Behandla det som "bara en kopparbit" och ignorera termineringskvalitet och ytförberedelser. Leden är systemet. Om fogen är instabil kommer prestandan att glida och fel kommer att följa.

6) Hur förhindrar jag utmattningssprickor i en rörlig rem?

Ge slack, undvik skarpa böjar, håll avslutningen från att bli gångjärnet och förhindra skavning på kanter. Om rörelser är frekventa, välj en konstruktion avsedd för upprepad böjning och lägg till avlastning.

7) Kan Copper Braid hjälpa till med störningsproblem?

Ja – när den används som ett bindningsband eller en skärmhylsa med korrekt dragning och avslutning. Om brus kvarstår, se över hela jordningslayouten och se till att bindningarna är korta, rena och konsekventa.

Nästa steg

Kopparfläta fungerar bäst när den behandlas som en designad komponent – ​​utvald för miljön, dimensionerad för jobbet och avslutad med omsorg. Gör det så får du stabil jordning, färre ljudöverraskningar och mycket mindre "varför misslyckas detta igen"-underhåll.

Om du väljer Copper Braid för jordningsband, skärmhylsor eller anpassade flexibla kontakter och vill ha en rekommendation baserat på dina verkliga applikationsdetaljer, Dongguan Quande Electronics Co.,Ltd. kan stödja specifikationsmatchning och produktionsalternativ—kontakta ossför att diskutera dina krav och få en lösning som passar dina installationsförhållanden.
