Är ESD-jordkabeln nyckeln till pålitlig statisk kontroll i modern elektronik?

I en tid då elektrostatisk urladdning (ESD) tyst kan förstöra känsliga elektroniska komponenter och produktionslinjer,ESD-jordkabelstår som en vridbar anordning för att säkerställa säkra utloppsvägar.

Vad är en ESD-jordkabel & nyckelspecifikationer

Definition och syfte

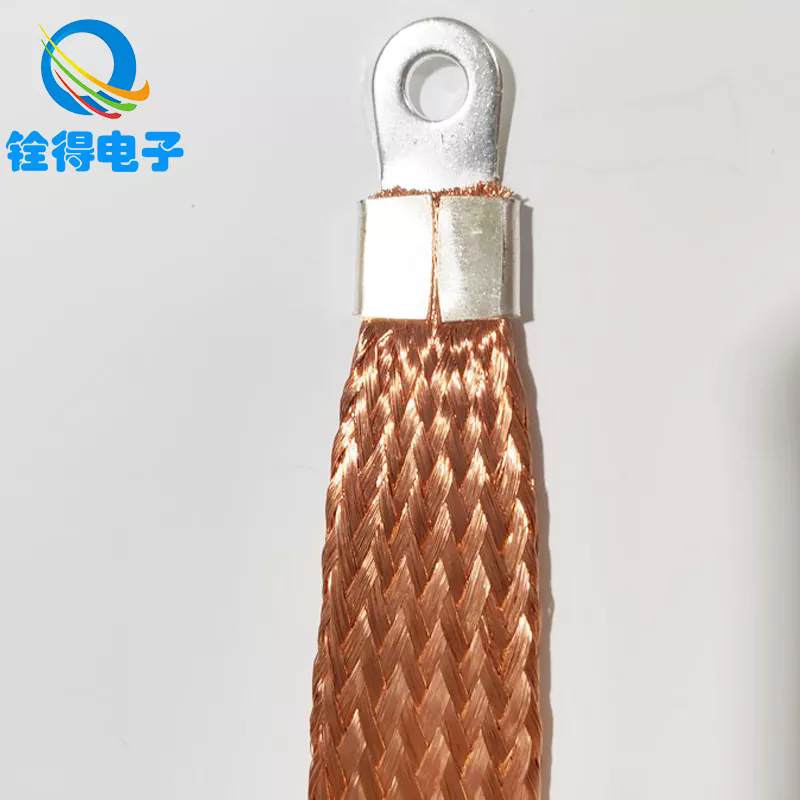

EnESD-jordkabel(även kallad ESD-jordledning eller statisk urladdningskabel) är en ledande kabel som ansluter en arbetsbänk, handledsrem, jonisatorram eller ESD-matta till en definierad jordpunkt. Dess funktion är att tillhandahålla en väg med lågt motstånd för att på ett säkert sätt avleda statiska laddningar i marken, vilket förhindrar okontrollerade elektrostatiska urladdningar som kan skada komponenter eller orsaka fel.

Kärnparametrar för ESD-jordkabel

Nedan finns en standardspecifikationstabell som illustrerar typiska parametrar som används för att välja eller utvärdera sådana kablar:

Dessa parametrar kan variera beroende på applikationsmiljön, regulatoriska normer och kundkrav.

Centralt tema för denna artikel

Kärnmålet här är att förklaravarför en ESD-jordkabel är avgörande för statisk kontroll, hur man väljer, installerar och underhåller den, ochvilka framtida trender som formar dess utveckling. Dessutom kommer artikeln att svara på två vanliga frågor och guida dig mot Quande-varumärkets lösningar.

Varför ESD-jordkabel är viktig – fördelar och roll

Varför statisk kontroll är avgörande

• Skyddar känslig elektronik: Moderna integrerade kretsar, ytmonterade enheter och sensorer kan förstöras av minimala elektrostatiska urladdningar (ofta under 100 V).

• Utbyte och kvalitet: Statiska händelser kan orsaka latent skada, minska produktens tillförlitlighet och leda till fältfel.

• Säkerhet och efterlevnad: Många elektroniska tillverkningsstandarder (som ANSI/ESD S20.20, IEC 61340) kräver definierade jordningsvägar och resistansgränser.

Således är ESD-jordkabeln en viktig komponent i ett ESD-kontrollprogram.

Fördelar med en ESD-jordkabel av hög kvalitet

1. Kontrollerad urladdning: Det inbyggda motståndet (vanligtvis 1 MΩ) säkerställer att statisk elektricitet försvinner med en säker, kontrollerad hastighet, vilket minskar risken för ljusbågar eller gnistor.

2. Flexibilitet och mekanisk robusthet: Med glitter eller tvinnad koppar inuti, tål kabeln böjning och dagligt slitage mer tillförlitligt än en solid ledare.

3. Konsistens över tid: Högkvalitativ isolering motstår nötning, fukt och kemisk exponering, vilket bevarar prestanda i fabriksmiljö.

4. Interoperabilitet: Standardkontakter (banankontakt, krokodilklämma, låsuttag) gör kabeln kompatibel med olika jordningsinfrastruktur.

5. Kostnadseffektivitet: Jämfört med aktiva urladdningssystem eller jonisatorer är en passiv kabel låg kostnad men grundläggande för statisk kontroll.

Nyckelroll i ett ESD-kontrollprogram

• Anslutning mellan operatör och gemensam punkt: För handledsremmar eller hälremmar säkerställer kabeln att operatören förblir vid jordpotential.

• Länk från mattor eller utrustning till jord: ESD-mattor eller arbetsytor förlitar sig på sådana kablar för att transportera laddning till anläggningens mark.

• Backup och redundans: I komplexa ESD-system minskar flera jordningsvägar enpunktsfel.

Ur ett kvalitets- och efterlevnadsperspektiv kan försummelse vid specificering eller validering av ESD-jordkabeln undergräva ett helt program för statisk kontroll.

Hur man väljer, installerar och underhåller en ESD-jordkabel

Att välja rätt kabel (hur)

När du väljer en ESD-jordkabel, överväg följande steg:

• Verifiera motståndskravet: Se till att kabeln uppfyller eller ligger inom toleransen 1 MΩ (eller enligt relevant standard).

• Välj kontakttyp: Välj kontakter som är kompatibla med din utrustning (banankontakt, låsuttag, krokodilklämma).

• Längden spelar roll: Välj en längd som gör det lätt att nå utan överdrivet slack (1,2 m är vanligt).

• Kontrollera mekanisk design: Glitter eller flätad ledare hjälper till att motstå trötthet från böjning.

• Isolerande hållbarhet: Använd material med god nötnings-, kemikalie- och temperaturbeständighet för industriella miljöer.

• Certifieringar och testrapporter: Begär testrapporter (motstånd, isolationsbrott, dragkraft) från tillverkaren.

Installationsriktlinjer (hur)

Korrekt installation är nyckeln till effektivitet:

1. Anslut kabeln till handledsremmen eller mattan först, sedan till den gemensamma jordpunkten.

2. Säkra den gemensamma punktentill en känd jord eller jordande samlingsskena.

3. Undvik skarpa böjar eller veck— Kablar bör ha mjuka öglor för att minska stress.

4. Väg bort från högspänningsledningar eller bullriga ledningarför att undvika elektriska störningar.

5. Utför periodiska tester, vanligtvis månadsvis eller kvartalsvis, för att bekräfta kontinuitet och motstånd.

6. Byt ut skadade eller slitna kablaromedelbart — även små brott eller isoleringssprickor kan göra kabeln ineffektiv.

Underhåll och validering (hur)

• Använd enESD bänk motståndsmätareför att mäta motståndet mellan operatören eller mattan och den gemensamma punkten.

• Det uppmätta motståndet bör hålla sig inom toleransen (t.ex. 0,9–1,2 MΩ).

• Inspektera jackan för skärsår, skavsår eller missfärgning.

• Böj försiktigt kabeln för att observera tecken på inre ledningsbrott (intermittent kontinuitet).

• Dokumentera varje test – spårbarhet är viktigt under kvalitets- och revisionsregimer.

Vanliga applikationer

• Elektronik monteringslinjer: För varje förarplats (handledsrem) eller arbetsplatsmatta.

• Reparera och omarbeta bänkar: Skydd vid lödning, inspektion och hantering.

• Renrum och halvledarfabriker: Där statisk kontroll är avgörande för att ge.

• Laboratorier och FoU-labb: För prototyp- och testmiljöer.

• Förpackningar och ESD-säkra fraktområden: För att jorda ledande brickor och transportsystem.

Framtida trender, utmaningar och integration

Utveckling av standarder och efterlevnad

Standarder somIEC 61340ochANSI/ESD S20.20kräver alltmer striktare validering, spårbarhet och granskningsefterlevnad. Tillverkare och användare kommer att möta mer frekventa revisioner och måste visa dokumenterade bevis på korrekt jordningsmetoder. ESD-jordkabeln måste uppfylla föränderliga motståndstoleranser och materialsäkerhetskrav.

Smart och digital övervakning

Nästa generation av kablar kan inkluderainbyggda sensorer eller smarta chipsför att övervaka kabelintegritet, motståndsdrift och användningscykler. Dessa "smarta kablar" skulle varna underhållssystem om motståndet går utanför intervallet eller om mekanisk skada är överhängande.

Material och hållbarhetsförbättringar

Avancerar innanomaterial, högpresterande polymerer, och mer fjädrande ledare (t.ex. silverpläterat glitter, kolnanorörskompositer) kommer att öka livslängden, förbättra flexibiliteten och minska felfrekvensen i tuffa miljöer.

Integration med IoT och MES-system

I helt digitaliserade fabriker kan varje jordningskabel ha ett ID eller en signal som länkar den tillManufacturing Execution System (MES). Detta ger insyn i underhållsintervaller, operatörens efterlevnad och tillstånd för statisk kontroll i realtid.

Utmaningar att övervinna

• Balanseringkostnad kontra avancerade funktioner: Smarta kabellösningar kan öka kostnaderna, vilket påverkar användningen i sektorer med lägre marginaler.

• Miljöstress och slitage: Hög luftfuktighet, kemisk exponering och nötning förblir pågående hot.

• Användarefterlevnad: Även med kablar i toppskiktet undergräver felaktig anslutning eller användaröversyn prestandan.

Vanliga frågor (FAQ)

F1: Vilket motstånd ska en ESD-jordkabel normalt ha?
A1: Det typiska målet är1 MΩ ±10 %(dvs. 0,9 MΩ till 1,1 MΩ). Detta motstånd begränsar säkert urladdningsströmmen samtidigt som statisk elektricitet kan flöda till jord. I vissa inställningar är ett toleransband på 0,75–1,25 MΩ acceptabelt, beroende på standarden eller kundens krav.

F2: Hur ofta ska en ESD-jordkabel testas eller bytas ut?
S2: Testning bör åtminstone skemånadsvis eller kvartalsvis, beroende på din kvalitetsregim och granskningsfrekvens. Om mätningarna går utanför toleransen eller om jackan visar skador (skär, skavsår, missfärgning) måste kabelnbyts omedelbart. Mekanisk trötthet eller intermittent kontinuitet under böjning är ett feltecken.

Sammanfattning & varumärkesintroduktion

DeESD-jordkabelär ett grundläggande, men ofta underskattat, element i alla effektiva statiska kontrollprogram. Förståelsevaddet är,varfördet har betydelse för produktutbyte, tillförlitlighet och säkerhet, ochhuratt välja, installera, testa och underhålla det utgör ryggraden i en robust ESD-strategi. När vi ser framåt kommer smart kabelintegration, IoT-anslutning, avancerade material och strängare standarder att forma utvecklingen av denna teknik.

närerbjuder ett komplett spektrum av ESD-jordningslösningar – inklusive hållbara, certifierade ESD-jordkablar designade för lång livslängd, konsekvent prestanda och sömlös integrering i avancerade tillverkningssystem. För skräddarsydda specifikationer, teknisk support eller upphandlingsförfrågningar,kontakta oss.
