Vad är funktionen av kopparflätan i koaxialkabel?

Koaxialkabel, ofta kallad koax, är en typ av elektrisk kabel som främst används för att överföra radiofrekvenssignaler. Den har en unik design som gör den särskilt effektiv för detta ändamål, och en av de viktigaste komponenterna i koaxialkabeln ärkopparhöljesköld.

I sin kärna består koaxialkabeln av en enda ledare som bär de elektroniska signalerna som utgör den information som överförs. Denna kärna är vanligtvis tillverkad av koppar eller en kopparlegering, eftersom koppar är en utmärkt ledare av elektricitet. Omger kärnan finns ett lager av dielektriskt material, som fungerar som en isolator och skiljer kärnan från kabelns yttre lager.

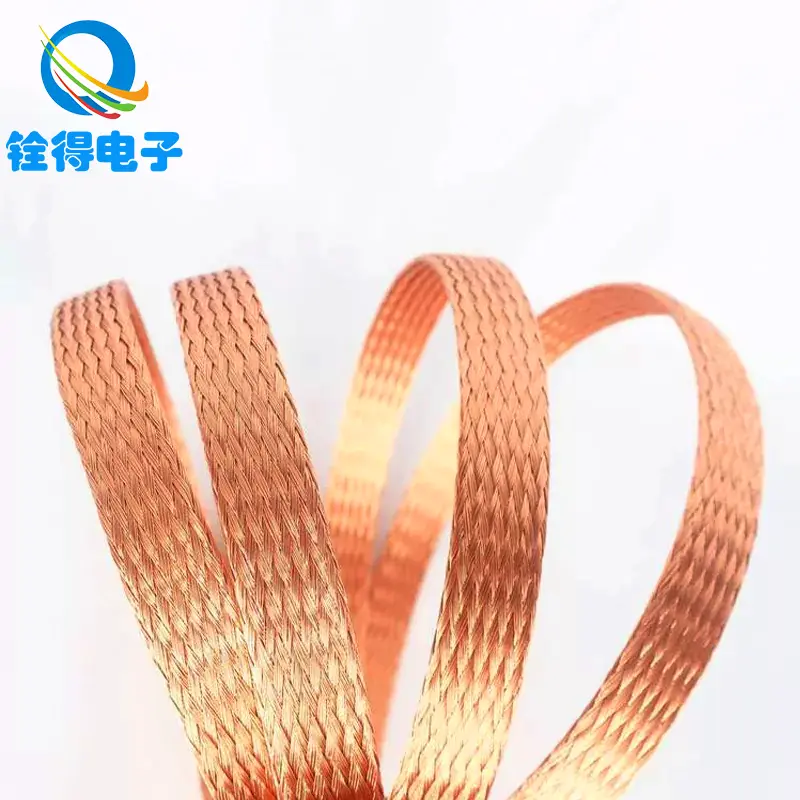

Nästa lager i koaxialkabel ärkopparflätad sköld. Denna sköld består av ett stort antal tunna koppartrådar vridna eller flätade ihop för att bilda ett kontinuerligt skikt runt dielektriken och kärnan. Den primära funktionen för kopparflätskölden är att tillhandahålla en markanslutning och att skydda kärnan från elektriskt brus.

Elektriskt brus kan komma från olika källor, såsom andra elektriska anordningar, elektromagnetisk störning (EMI) och radiofrekvensstörningar (RFI). Detta brus kan störa signalerna som överförs genom koaxialkabeln, vilket orsakar snedvridning, förlust av signalkvalitet och till och med fullständig signalförlust. Kopparbrödskölden fungerar som en barriär mellan kärnan och dessa ljudkällor, vilket effektivt skyddar kärnan från störningar.

Förutom att tillhandahålla brusskydd hjälper kopparhjälskskölden också att upprätthålla impedansen för koaxialkabeln. Impedans är ett mått på oppositionen mot flödet av ström i en elektrisk krets, och det är viktigt för koaxialkabeln att ha en konsekvent impedans för att säkerställa att signaler överförs effektivt och exakt. Kopparbrödskölden, i kombination med det dielektriska skiktet, hjälper till att bibehålla den önskade impedansnivån för kabeln.

Det är värt att notera att kopparflätskölden måste separeras från kärnan med det dielektriska skiktet för att förhindra en direkt elektrisk anslutning mellan de två. Om kärnan och skölden skulle beröra skulle den skapa en kortslutning och kabeln skulle inte kunna överföra signaler effektivt.

SammanfattningsviskopparhöljesköldI koaxialkabel spelar en avgörande roll för att skydda kärnan mot elektriskt brus och bibehålla kabelns impedans. Genom att tillhandahålla en markanslutning och fungera som en barriär mot störningar säkerställer kopparflätskölden att signaler överförs effektivt och exakt genom koaxialkabeln. Detta gör koaxialkabel till ett utmärkt val för att överföra radiofrekvenssignaler, till exempel de som används i TV, internet och telefonkommunikation.
